Két Bühler Evolution B 420 D öntőgép Sikeresen áttelepítve Németországból Koreába és Vietnamba
2020-ban a FISS elvégezte a két azonos típusú csomagolását és nemzetközi átszállítását két azonos Bühler Evolution B 420 D hidehkamrás öntőgépnek, amelyek mindegyike 4 200 t szorítóerővel rendelkezik. A két nagy gépet Németországból Koreába és Vietnamba szállították.
Mely Bühler öntőgépeket szállították át külföldre?
A FISS végrehajtotta a következő gépek áthelyezését: két azonos Bühler Evolution B 420 D hidegkamrás öntőgép, egyenként 4 200 t szorítóerővel.
A gépeket 2004 óta több műszakos öntési folyamatokban használták hat hengeres motorblokkok gyártásához. Az eladás után a gépeket szétszerelték, szállítható egységekre bontották, dokumentálták, becsomagolták, majd új gyártási helyszíneikre, Koreába és Vietnamba szállították.
Egy német autógyártó üzemtől az ázsiai új gyártási helyszínekig
A két Bühler Evolution B 420 D gépet korábban egy német autóipari gyártó használta, és 2020-ban a nemzetközi használtgép-piacon kívánták eladni.
A FISS nemzetközi hálózatának köszönhetően kapcsolatba léptek egy ázsiai gyártóval, amely megfelelő öntőcellákat keresett 5G mobilkommunikációs hálózatokhoz szánt alumíniumházak gyártásához koreai és vietnami telephelyein.
Két használt nagyméretű gép
Sokéves autóipari öntési tevékenység után, a két azonos Bühler-gépet eladásra szánták.
Nemzetközi hálózat igénybevétele
A FISS támogatta a megfelelő vevő keresését a két, ilyen méretű öntőgéphez.
Alumínium házak az 5G-technológiához
Az új telephelyeken a gépeket alumínium házak gyártására szánták.
A tervezéstől a nagyméretű gépek kiszállításáig
Az ilyen méretű öntőgépek esetében a szétszerelést, a nehéz teher szállítását, a csomagolást és a nemzetközi logisztikát pontosan össze kell hangolni.
Projekttervezés
A gépek súlyát, a szétszerelés sorrendjét, a szállítási útvonalakat és a szállítási koncepciót előre megtervezték.
Kiegészítő berendezések
Először azokat az automatizálási és kiegészítő berendezéseket szerelték szét, amelyek nem tartoztak a megállapodott szállítási körbe.
Főgépek
Ezt követően a Bühler-gépeket nehéz, de szállítható egységekre bontották.
Dokumentáció
Az alkatrészeket címkézték és lefényképezték, míg a komplex munkalépéseket videóval rögzítették.
Szállítás
Az összeállított alkatrészeket teherautóval, speciális szállítmányozással és tengeri szállítással szállították Ázsiába.
A gép 270 tonnás tömege részletes, nagy teherbírású tervezést igényel
A projektjelentés szerint egy Bühler Evolution B 420 D súlya körülbelül 270 000 kg. Az egyes alkatrészek ezért már a gyártócsarnokból való eltávolítás során is jelentős kihívásokat jelentettek.
Az alagsori szállítási útvonal rögzítése 100 mennyezeti támasztóval
Szerkezeti megoldást kellett kidolgozni egy különösen nehéz gépszerelvény elszállításához. Mivel a szállítási útvonal alatt egy alagsori terület húzódott, az útvonalat összesen 100 mennyezeti támasztóval rögzítették.
A nehéz alkatrészek súlyának korai meghatározása
A különálló szerelvények tömegét a szétszerelés előtt ismerni kell, hogy a megfelelő emelő- és szállítóeszközöket lehessen kiválasztani.
Ellenőrizze a szállítási útvonalak teherbírását
A csarnok padlói, a megközelítési útvonalak és az alagsori területek döntő szerepet játszhatnak a nagy teherbírású gépek eltávolításának tervezésében.
A gépszerelvényeket ellenőrzött módon mozgassa

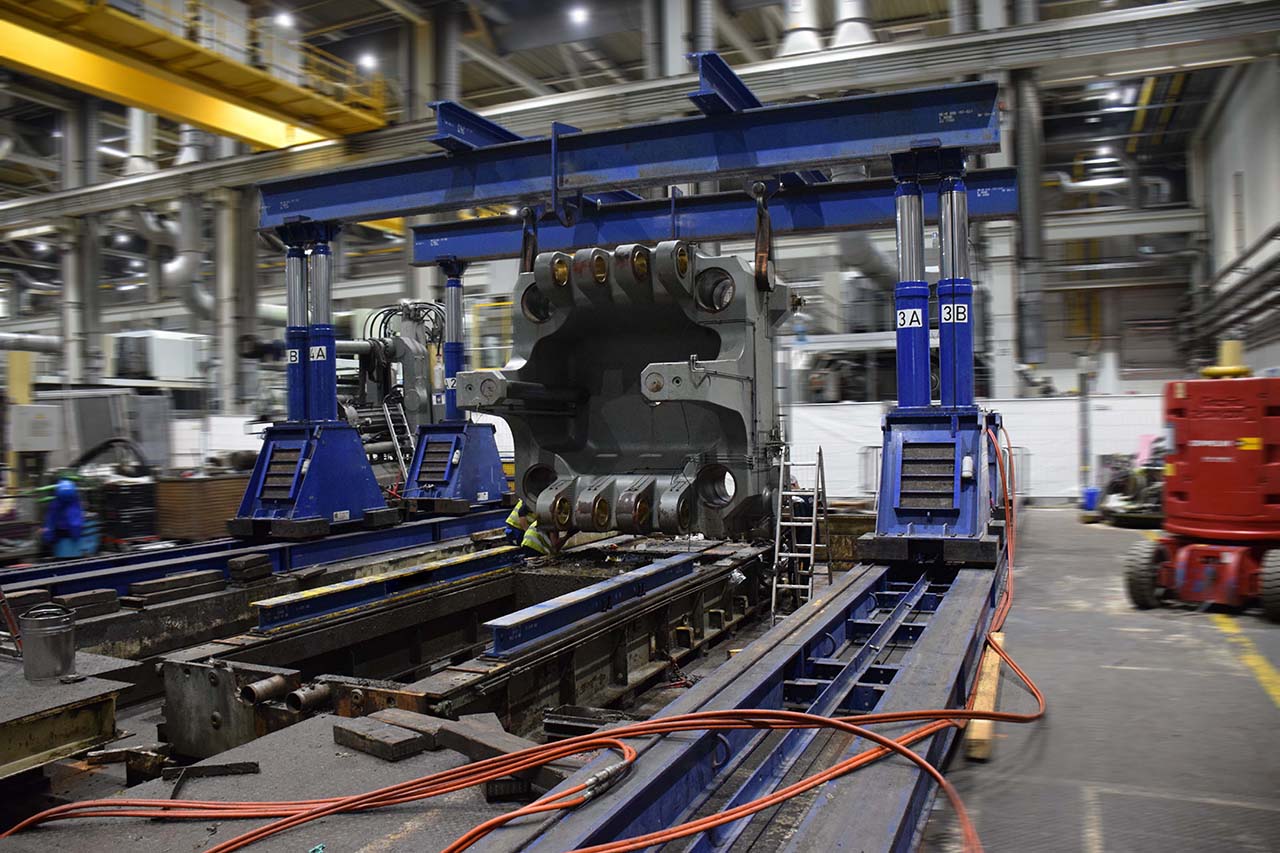

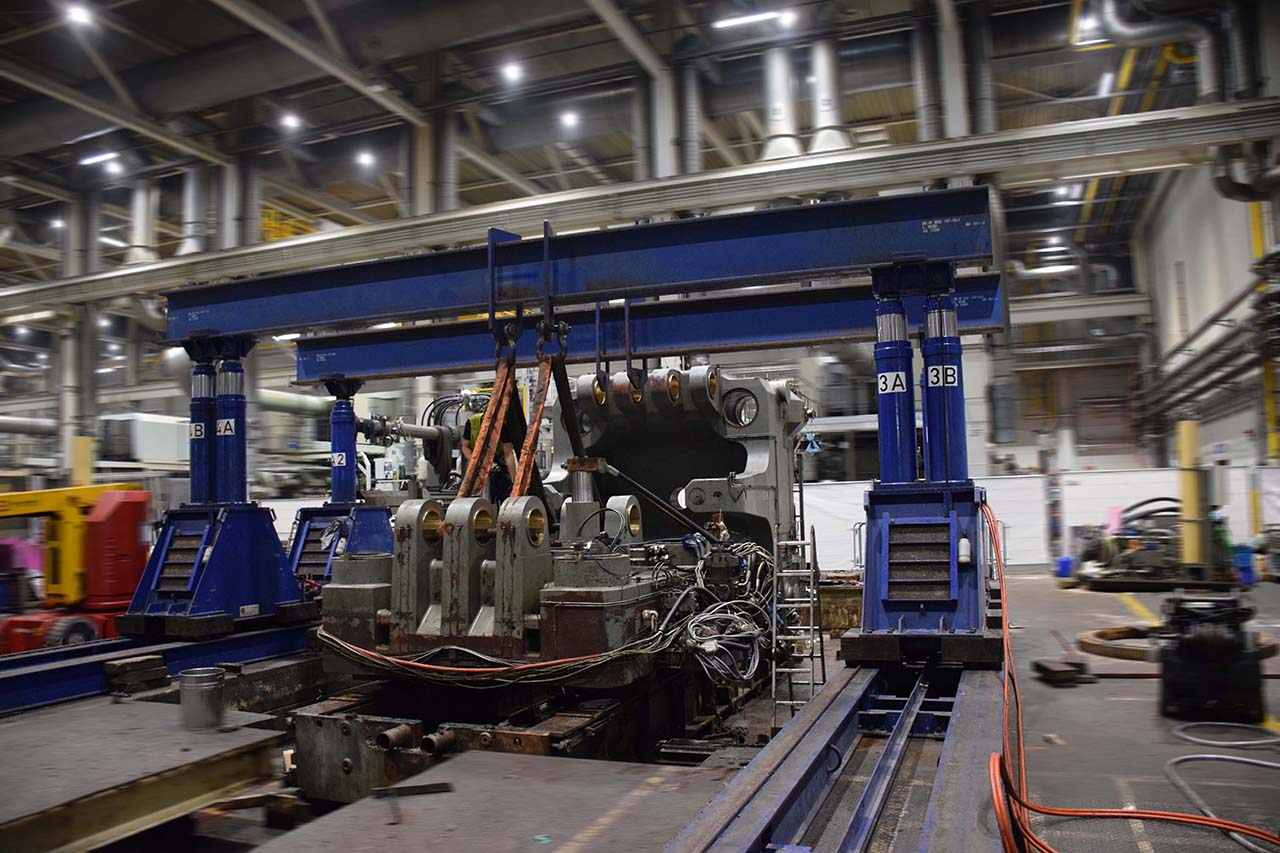

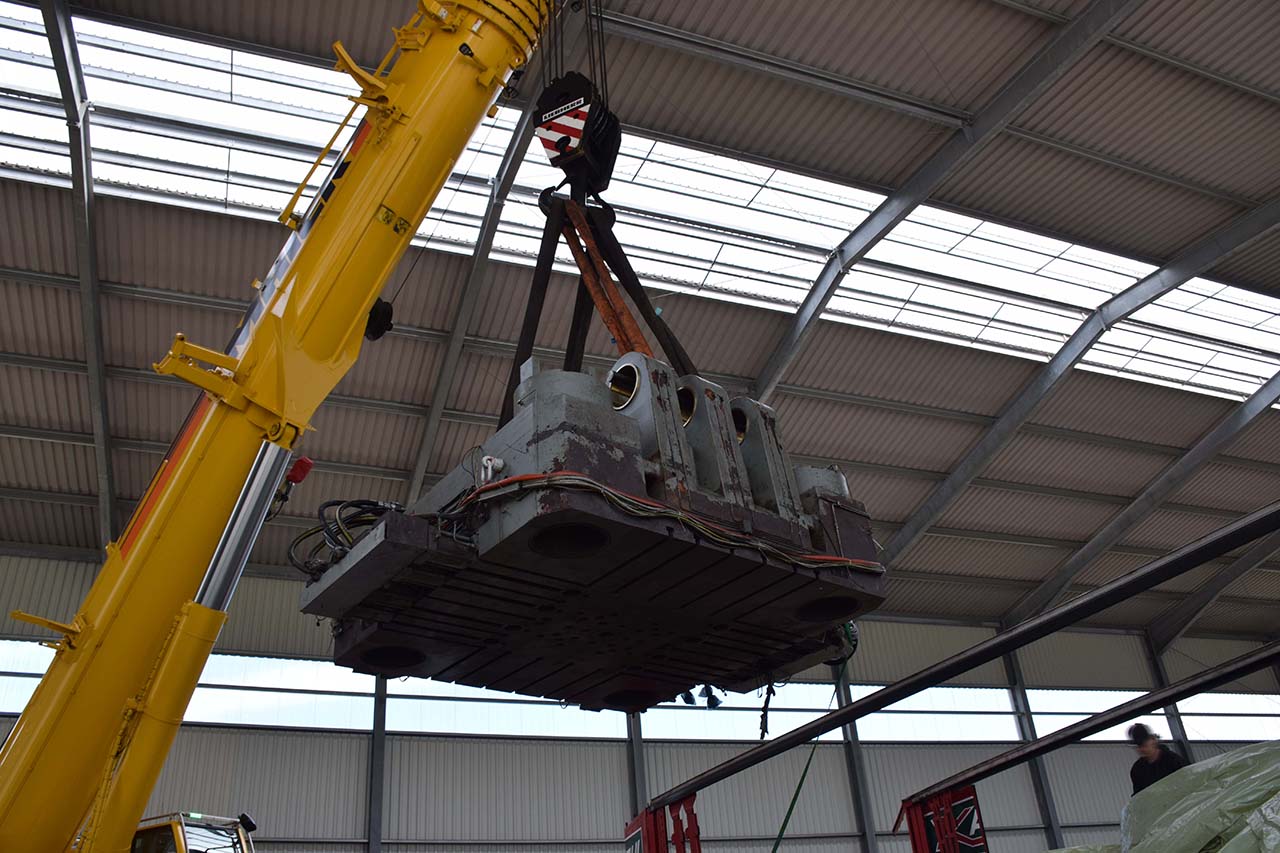

A Bühler B 420 D méretei miatt összehangolt, nagy teherbírású emelőberendezésekre volt szükség.
A szétszerelés és az elszállítás összehangolása
A szétszerelési sorrendet össze kellett hangolni a szerelvények későbbi mozgatásával és rakodásával.
Körülbelül 30 alkalmazott dolgozott több műszakban
A bontási munkálatok Németországban 2020 márciusában kezdődtek. Bizonyos szakaszokban körülbelül 30 alkalmazott vett részt a munkában. A projekt ütemtervének betartása érdekében a munkát több műszakban, valamint hétvégén is végezték.
A bontási munkálatok megkezdése
A német gyártóüzemben a munkálatok 2020. márciusában kezdődtek.
A projekt ütemtervének betartása
A leszerelést több műszakban szervezték meg.
Munka szombaton és vasárnap
A bontási munkák egy részét hétvégén is elvégezték.

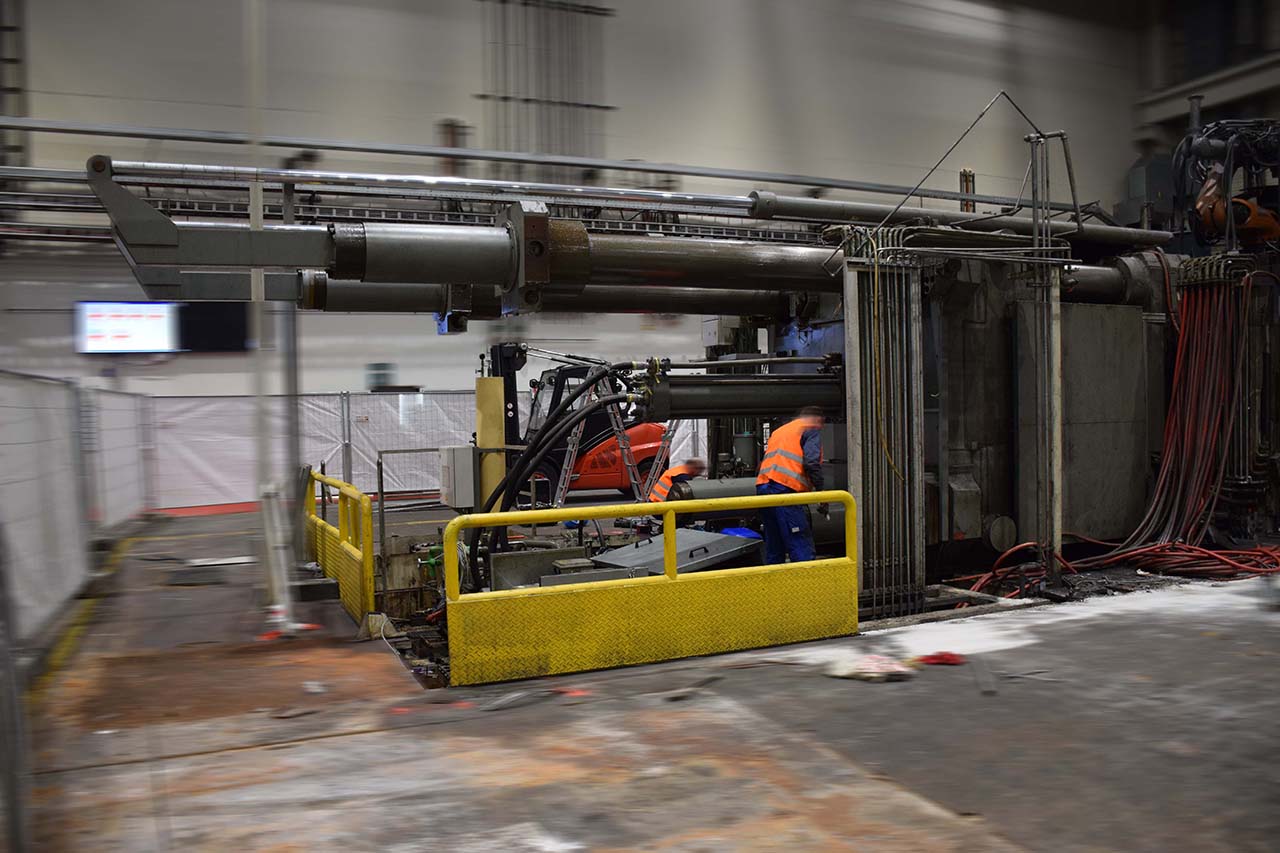

Először a perifériák és az automatizálási berendezések, utána a Bühler-gépek

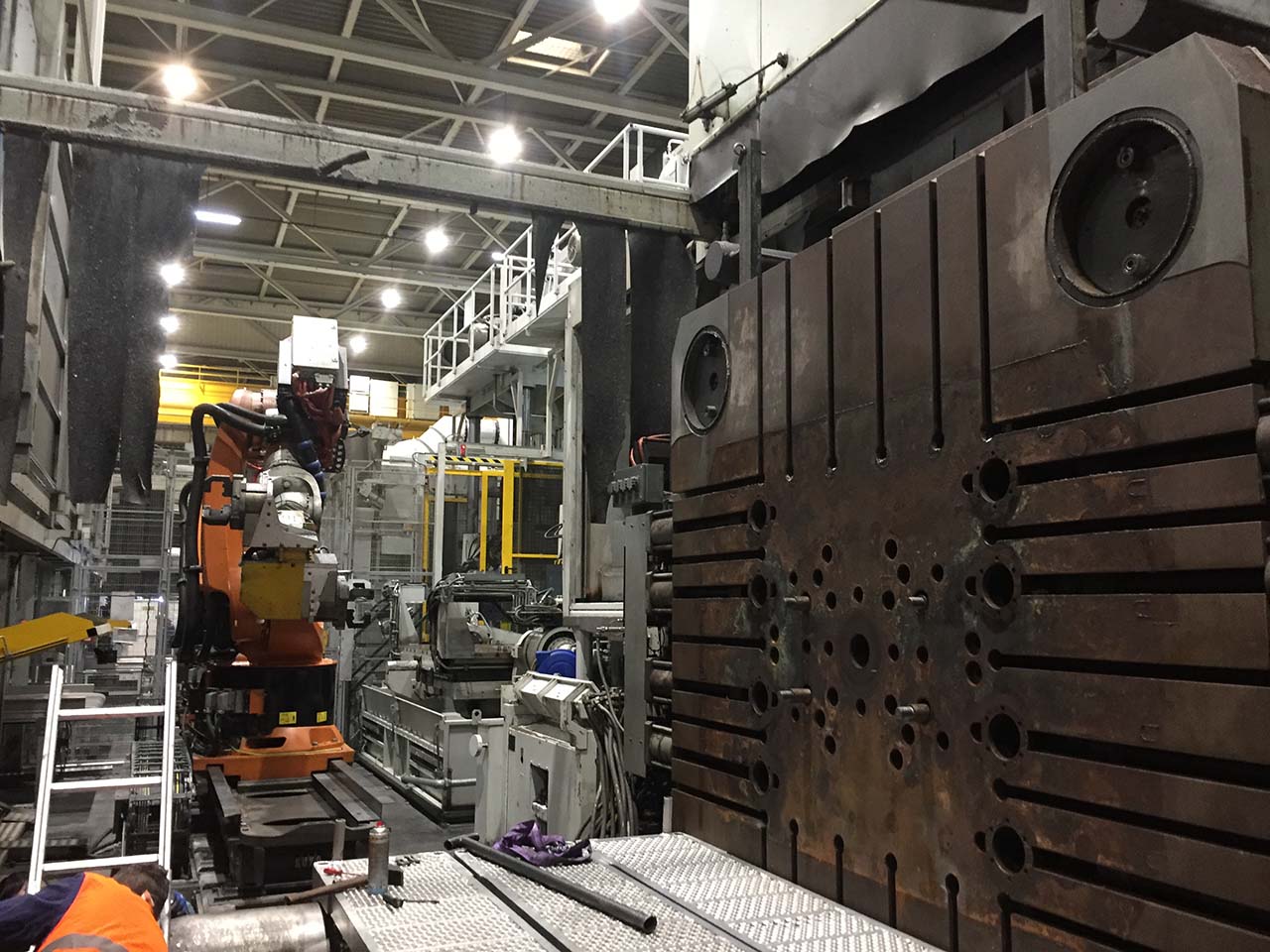

Először azokat a berendezéseket szerelték le, amelyek nem tartoztak a megállapodás szerinti szállítási körbe. Ezt követték a KUKA festőrobotok és a két főgép.
- A KMA elszívórendszerek leszerelése
- A WEKO WE 2500 vágóprés leszerelése
- Hőmérséklet-szabályozó egységek eltávolítása
- Az adagolókemencék leszerelése
- Az Ertl durva vágórendszerek eltávolítása
- Alkatrész-jelölő berendezések leszerelése
- A KUKA festőrobotok leszerelése
- A Bühler Evolution B 420 D gépek utólagos szétszerelése
A megfelelő karbantartás elősegíti a hosszú távú értékmegőrzést

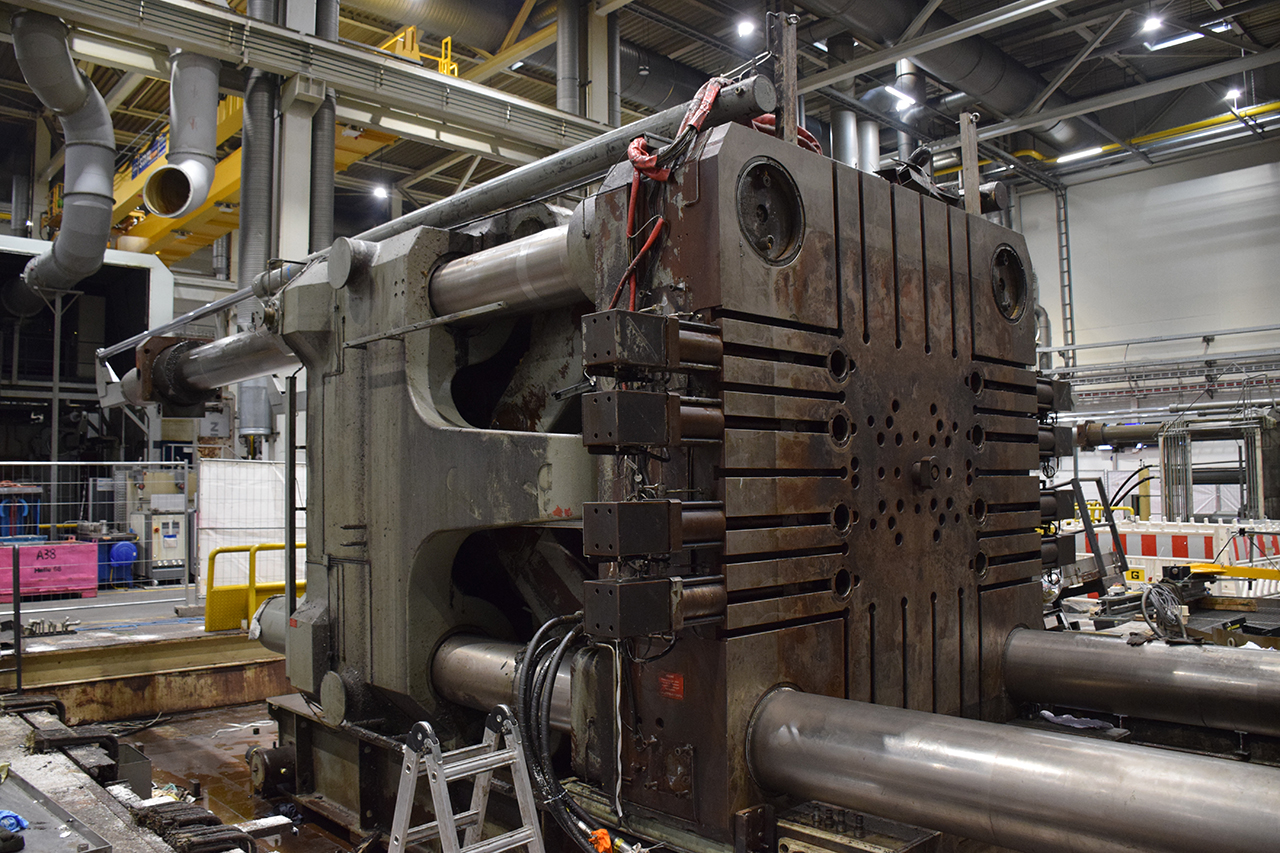

A projektjelentés szerint a szorítóegységek szétszerelése során kiderült, hogy a fontos mechanikus alkatrészek nagyon jó állapotban voltak.
Jó mechanikai állapot
A szorítólemezek a szétszerelés során nagyon jó állapotúnak bizonyultak.
Jól megőrzött mechanikus rendszer
A toggle rendszert is pozitívan értékelték a szétszerelés során.
A rendszeres karbantartás megéri
A vezetőoszlopok állapota rávilágított a rendszeres karbantartás és a korábbi korszerűsítési munkálatok fontosságára.
Címkézze meg az alkatrészeket, készítsen fényképeket, és rögzítse a bonyolult lépéseket videóra
A részletes dokumentáció különösen fontos volt, mivel a jövőbeli üzemeltető technikusai nem tudtak jelen lenni a leszerelési helyszínen az akkor érvényben lévő COVID-19-korlátozások miatt.
- Címkézze meg az összes leszerelt alkatrészt
- Fényképezze le a gép alkatrészeit
- A csatlakozások és interfészek dokumentálása
- A bonyolult leszerelési lépéseket videóra rögzíteni
- Rendszerezett módon rendelje hozzá az alkatrészcsoportokat
- A szétszerelési sorrendet világosan dokumentálja
- Tájékoztassa az ügyfelet a projekt előrehaladásáról
- Támogassa az újraszerelést műszaki dokumentációval
Gépenként nyolc nyitott tetejű konténer és öt speciális rakományegység
A szétszerelés befejezése után az alkatrészeket német tengeri kikötőkön keresztül Ázsiába szállították.
Nyitott tetejű konténer
Minden egyes nyomásos öntőgéphez nyolc 40 láb hosszú, nyitott tetejű konténert használtak.
Speciális rakományegységek
Ezen felül minden géphez öt nagy speciális rakományegységet is szállítottak.

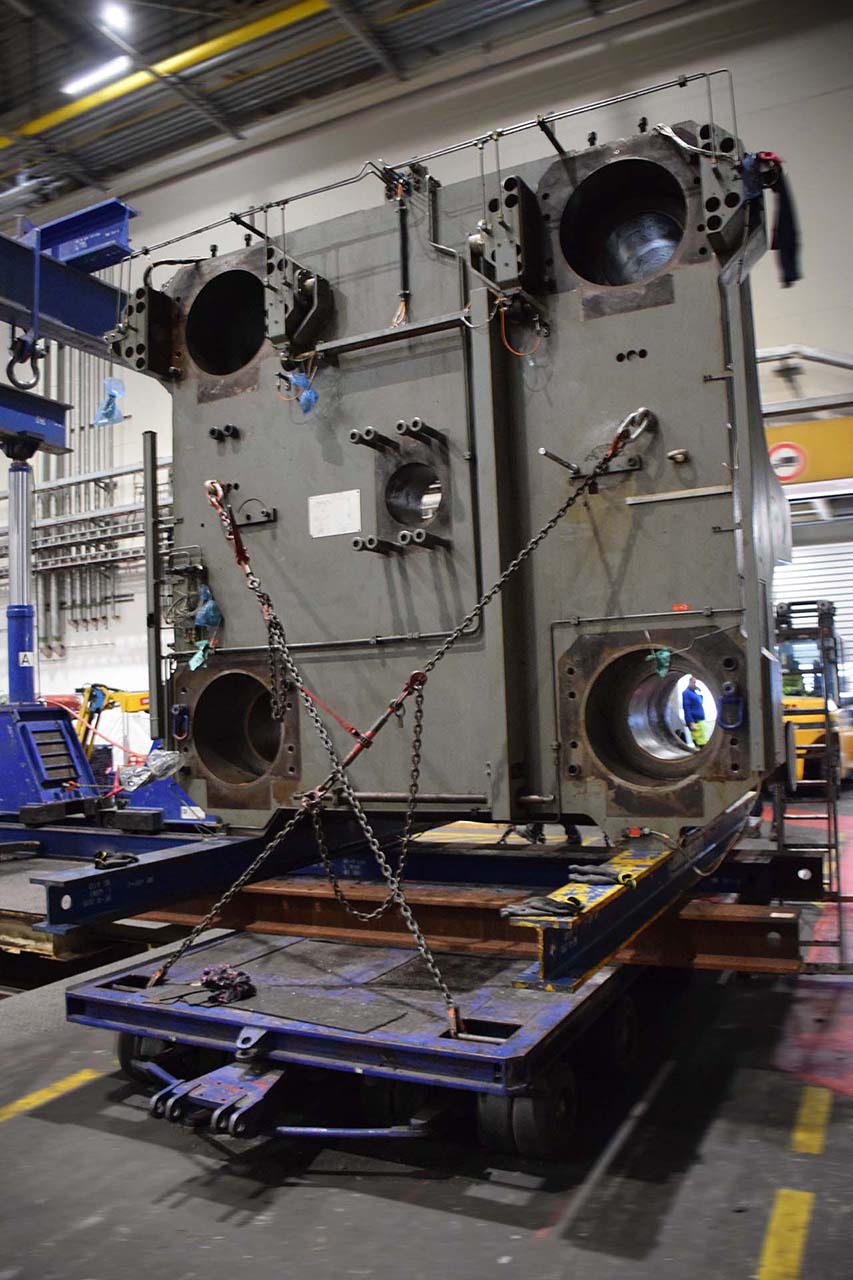

A szállítás legnehezebb alkatrésze
A rendeltetési helyen egy körülbelül 65 tonnás alkatrészt kellett mozgatni.
Hét a tengeren
A szállított alkatrészek körülbelül hat hétig voltak úton.
Rendelési helyek
A gépeket a következő gyártási helyszínekre szánták: Korea és Vietnam.

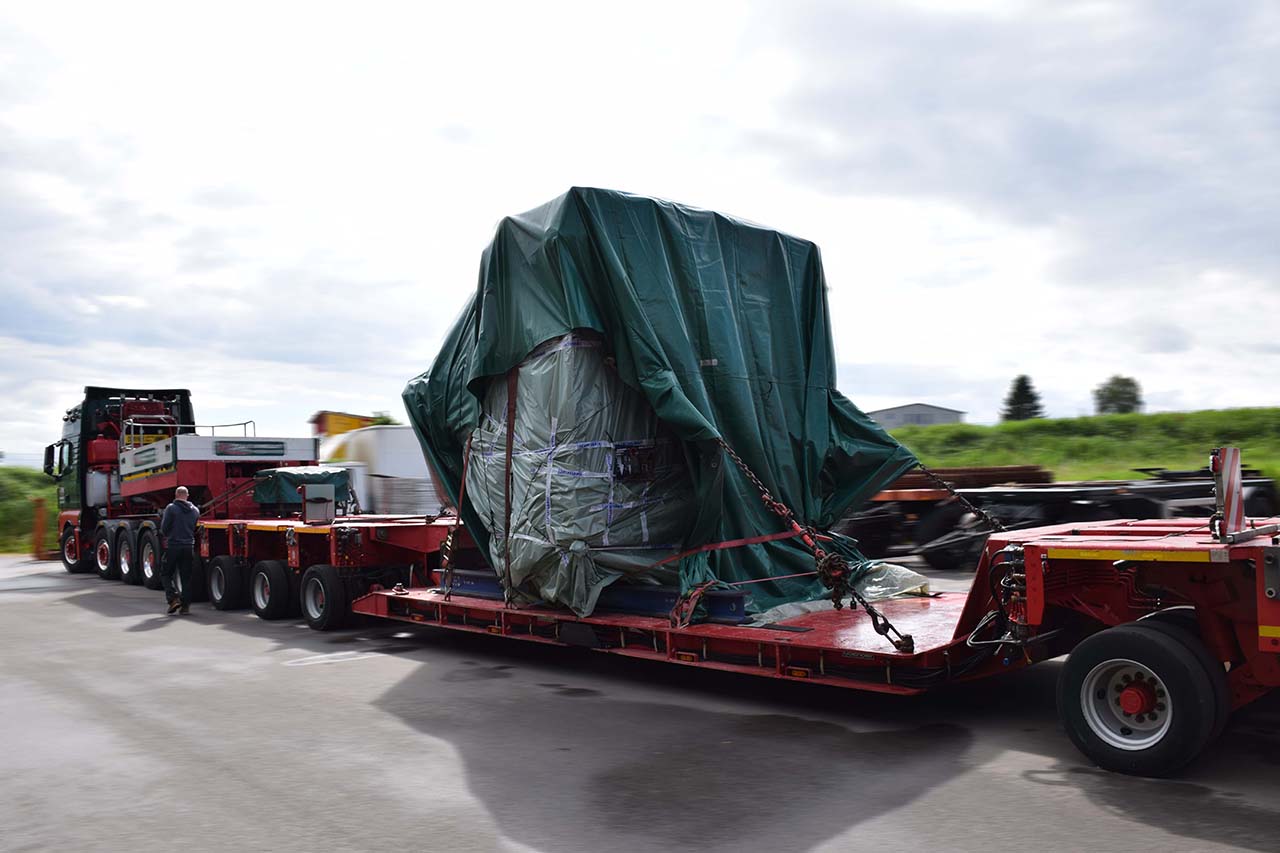

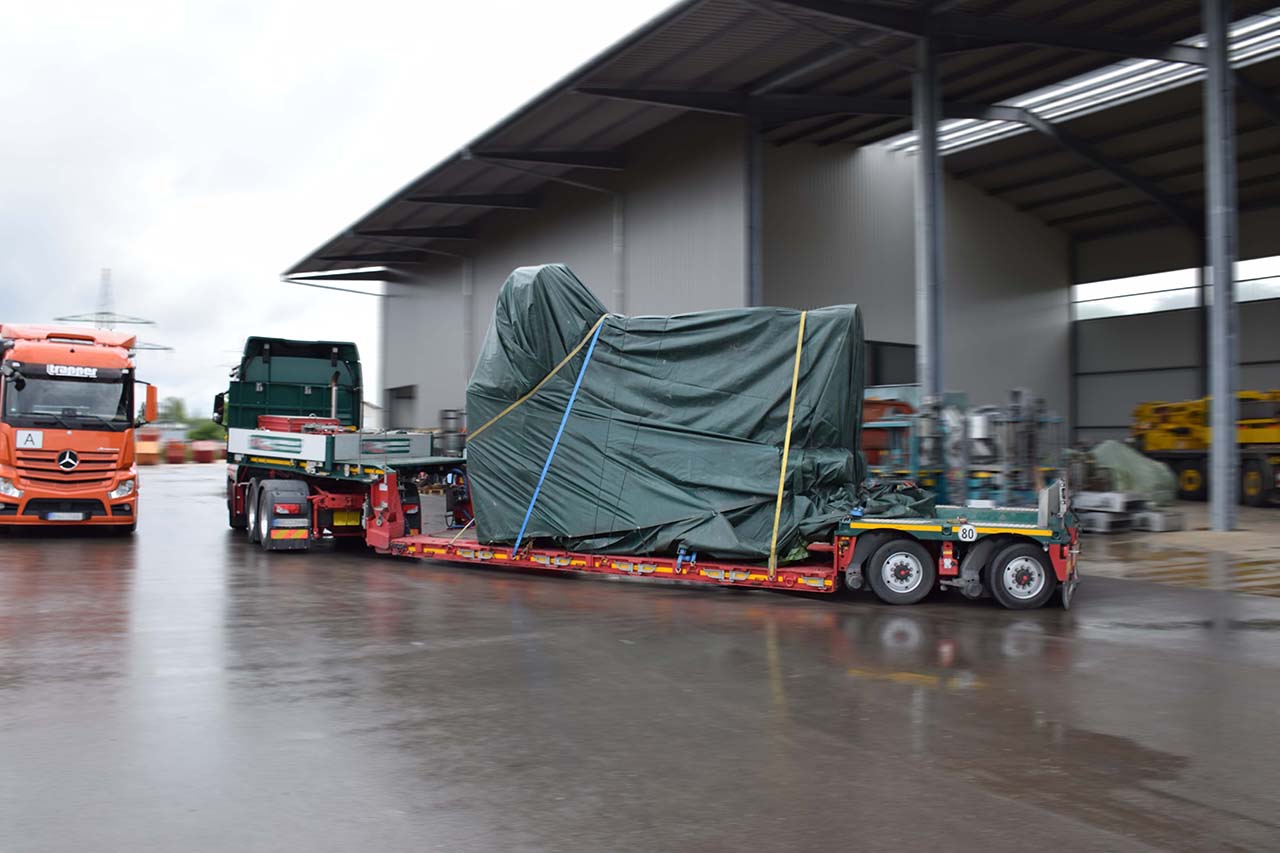

Teherautóval és speciális szállítmányozással a kikötőbe, majd tengeren
Az első gépet hagyományos teherautókkal és speciális szállítóeszközökkel Hamburgba és Bremerhavenbe szállították, majd onnan Koreába hajózták.
A gépalkatrészek szállítása a tengeri kikötőbe
A méretektől és a súlytól függően mind szokványos, mind speciális szállítást alkalmaztak.

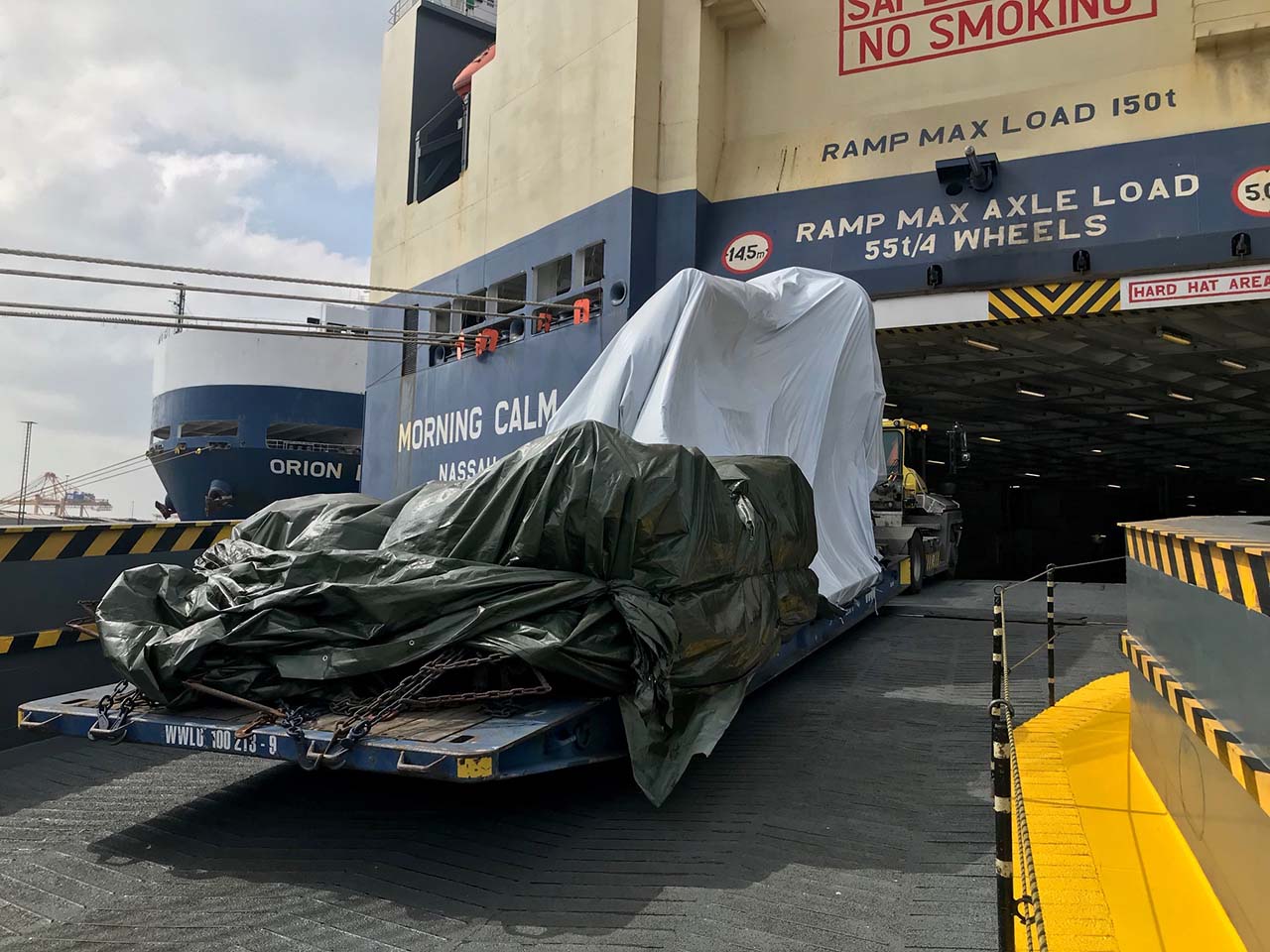

Konténerek és RoRo-szállítás kombinálása
Az egyes szerelvényektől függően nyitott tetejű konténereket, ládákat és RoRo-szállítást alkalmaztunk.
A második gépet a végleges leszállításig ideiglenesen raktározták
A második Bühler Evolution B 420 D gépet először Landshut közelében helyezték el ideiglenes raktárban, majd később sikeresen szállították le új helyére Vietnamban.
Figyelembe kell venni a különböző szállítási előírásokat
A gépáthelyezési projekt nem ér véget azzal, hogy a berendezés eléri a célországot. A továbbszállítást a kikötőtől az új gyártási helyszínig is össze kell hangolni a helyi előírásokkal, az útviszonyokkal és a megengedett tengelyterhelésekkel.
Ebben a projektben egy körülbelül 65 tonnás alkatrész különösen nagy követelményeket támasztott a szállítási tervezéssel szemben Koreában és Vietnamban.
Műszaki támogatás Németországból
Eredetileg azt várták a FISS-től, hogy támogassa az újraszerelést a célállomáson. Az akkor érvényben lévő COVID-19-korlátozások miatt, valamint költségügyi okokból az ügyfél végül úgy döntött, hogy a szerelést és az üzembe helyezést saját erőforrásaival végzi el.
A szétszerelés során nyert információk újrafelhasználása
A címkék, fényképek és videofelvételek segítik a alkatrészek azonosítását az újraszerelés során.
Műszaki segítségnyújtás Németországból
A FISS Németországból nyújtott műszaki támogatást az ügyfélnek az összeszerelés és az üzembe helyezés során.
A nagy gépek áthelyezése nem csupán a szállítást jelenti
Egy több száz tonnás öntőgép esetében alapos projekttervezés elengedhetetlen ahhoz, hogy a szétszerelés, az elszállítás, a csomagolás és a szállítás zökkenőmentesen zajlódjon.
Az alkatrészeket szállítható egységekre kell bontani
A szétszerelés sorrendjét már a kezdeti szakaszban figyelembe kell venni az alkatrészek súlyát, az elszállítási útvonalakat és a későbbi szállításhoz szükséges méreteket.
Készüljön fel az újraszerelésre
A rendszerezett címkézés megkönnyíti a későbbi összeszerelést az új gyártási helyszínen.
A szállítási koncepciót az egyes összeszerelési folyamatokhoz kell igazítani
A konténeres szállítás, a speciális szállítás és a RoRo-szállítás mindegyike kombinálható egyetlen projekt keretében.
Vegye figyelembe a helyi előírásokat
A szállítási követelmények jelentősen eltérhetnek a származási és a célország között .
Öntőgépek és öntödei berendezések nemzetközi szállítása
A FISS támogatja a vállalatokat a használt öntőgépek és teljes öntödei rendszerek eladásában, szétszerelésében, csomagolásában, szállításában és újraüzembe helyezésében.
- Hosszú távú tapasztalat a nyomásos öntőgépek terén
- Nemzetközi gépkereskedelem
- Műszaki projekttervezés
- Nehéz teherbírású szállítási útvonalak tervezése
- Mechanikus és elektromos szétszerelés
- Nagy szorítóegységek szétszerelése
- Címkézés és dokumentáció
- Gépek szakszerű csomagolása
- Speciális szállítások koordinálása
- Nemzetközi tengeri szállítás
- A projekt követelményeinek megfelelő ideiglenes tárolás
- Segítség az újraszerelésben és az üzembe helyezésben
További megoldások öntőgépekhez és gépáthelyezéshez
Öntőgépek vétele és eladása
Használt hidegkamrás és melegkamrás öntőgépek valamint komplett öntőcellák.
SzétszerelésNagy gépek szakszerű szétszerelése
Komplex gépek tervezése, szétszerelése, dokumentálása és előkészítése az áthelyezéshez.
SzállításNemzetközi gép-logisztika
Közúti szállítás, nehéz teher szállítás, csomagolás, tengeri szállítás és nemzetközi telephely-áthelyezés.
Kérdések a Bühler Evolution B 420 D áthelyezésével kapcsolatban
Melyik öntőgépeket telepítették át?
Mekkora a Bühler Evolution B 420 D gépek szorítóereje?
Mennyit nyom egy Bühler Evolution B 420 D?
Mire használták korábban a gépeket?
Hová szállították a gépeket?
Milyen új felhasználást terveztek a gépek számára?
Hány alkalmazott vett részt a leszerelésben?
Mi volt a legnagyobb kihívás a gépek elszállításakor?
Hogyan dokumentálták a leszerelést?
Hány konténerre volt szükség?
Mennyi ideig tartott a tengeri szállítás?
A FISS végezte-e az újraszerelést is?
A FISS nagyon nagy öntőgépeket is képes nemzetközi szinten áthelyezni?
Öntőgép vagy öntőcellák szétszerelését és nemzetközi áthelyezését tervezi?
Kérjük, küldje el a FISS-nek a gyártót, a modellt, a gyártási évet, a szorítóerőt, a gép súlyát, a jelenlegi helyszínt, a rendeltetési helyet, a berendezés terjedelmét, a rendelkezésre álló kiegészítő berendezéseket, a műszaki dokumentációt és a fényképeket. Csapatunk segítséget nyújt a projekttervezésben, a szétszerelésben, a dokumentálásban, a csomagolásban, a nehéz teherű szállításban, a tengeri szállításban és az újraüzembe helyezésben.
