Tégelykemencék

Tégely · Hő · Olvadt fém

Használt tégelykemencék Olvasztás és melegítés Dönthető és merőkanálos kivitelek

A fém a tégelyben marad. A kemence szabályozott hőt biztosít.

A tégelykemencék olyan olvasztó- vagy melegítőkemencék, amelyekben a fém egy különálló vagy állandóan beépített tégelyben van elhelyezve. Ezeket használják öntőformás öntödékben, gravitációs öntőformás öntödékben, homoköntödékben és egyéb fémfeldolgozó műveletekben.

Feladat: Olvasztás, melegítés vagy a két funkció kombinációja

Kialakítás Helyhez kötött öntőkemence vagy billenő tégelykemence

Fűtés Elektromos, gáz- vagy olajfűtéses

Fém: Például alumínium, sárgaréz, cink, ólom vagy ón

A tégelykemence több, hőtechnikailag összekapcsolt rétegből áll

Az elérhető teljesítmény nem függ egyetlen alkatrésztől sem. A kemence burkolata, szigetelése, fűtőrendszere, tégelye és az olvadt fém egy összekapcsolt hőrendszert alkotnak.

Külső szerkezet

A kemence háza és tartószerkezete Az acélszerkezet, a váz, az ajtók, a fedél, a támaszok, valamint a billenő kemencék esetében a csapágyrendszer viseli az összes hő- és mechanikai terhelést. A deformáció és a korrózió befolyásolhatja a biztonságos újrafelhasználást.

Hővédelem

Tűzálló bélés és szigetelés A bélés védi a kemence testét és korlátozza a hőveszteséget. A repedéseket, a sérült területeket, a zsugorodott illesztéseket és a túlmelegedett zónákat az újraszerelés előtt szakszerűen fel kell mérni.

Energiabevitel

Égők vagy elektromos fűtőelemek A hőt égőlángok, fűtőelemek vagy más fűtőrendszerek segítségével juttatják be a kemencekamrába, majd azt követően a hőt a tégelybe továbbítják.

Fémtartály

Tégely és tégelytartó A tégely tartalmazza az olvadt fémet. Anyaga, falvastagsága, méretei, a tartószerkezet elrendezése, pereme és megengedett terhelése meg kell, hogy feleljen az ötvözetnek és a kemencének.

Feldolgozási közeg

Olvadt fém a működési tartományon belül A fémmennyiség, a hőmérséklet, a tartási idő, az újratöltési sorrend és a kivételi intervallum határozzák meg a rendszerre nehezedő tényleges hő- és mechanikai terhelést.

Döntés vagy öntés?

A fémkivétel módja befolyásolja a kemence felépítését, a helyigényt, a vezérlőrendszert és az átadást a további öntési folyamatba.

01-es kivitel

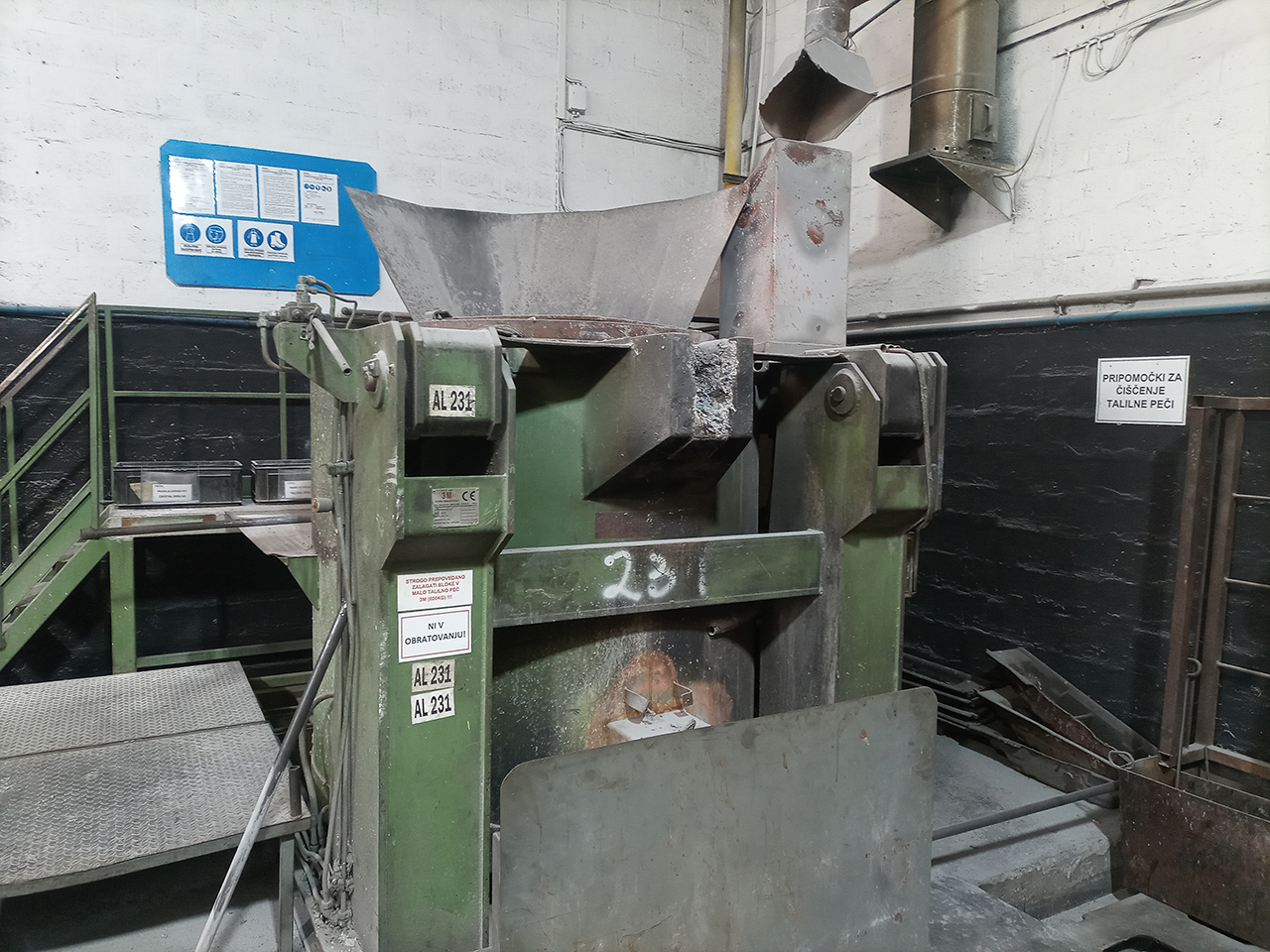

Dönthető kemence

Egy billenő tégelykemencében a kemenceház és a tégely a fémkivétel érdekében szabályozott módon billen. Az olvadt fém egy meghatározott öntési területen keresztül ömlik egy öntőkanálba, csatornába vagy a későbbi szállító rendszerbe.

Fémkivétel A teljes kemencerendszer szabályozott billentésével.

Hajtásrendszer A kivitelezéstől függően hidraulikus, elektromos vagy mechanikus.

Ellenőrzési pontok Csapágyak, billenőtengely, hajtás, végpozíciók, kifolyócső és visszatérő mozgás.

02-es kivitel

Öntőkemence

A helyhez kötött öntőkemence a fémet rögzített helyzetben tartja. A fémet kézzel vagy automatikusan öntőkanállal, adagolóberendezéssel vagy robottal veszik ki.

A fém kivétele Egy hozzáférhető fürdőfelületen vagy egy meghatározott nyíláson keresztül.

Integráció Kézi kanálos kiürítés, robot, adagolóberendezés vagy szállítókanál.

Ellenőrzési pontok Munkamagasság, nyílás, fedél, hozzáférhetőség és fürdőszint.

A tégely anyagának meg kell felelnie az ötvözetnek és az üzemeltetési módszernek

A műszakilag megfelelő kemence csak megfelelő tégellyel működhet. Az anyagot, a geometriát, a hőmérséklet-változásokat, a kémiai hatásokat és a mechanikai terhelést együttesen kell figyelembe venni.

Téglacsoportok Szilícium-karbid Különböző olvasztási és hőmegtartási alkalmazásokban használják. A hővezető képességet, az oxidációs viselkedést, a fűtési sebességet és a megengedett fémötvözetet az adott projekt esetében ellenőrizni kell.

Tégelycsoport Grafit és agyag-grafit anyagok A különböző keverékek és gyártási eljárások eltérő termikus és mechanikai tulajdonságokat eredményeznek. A tégelytípust és a kemence működését egymáshoz kell igazítani.

Tégelycsoport Öntöttvas és speciális öntvényanyagok Fémtégelyek használhatók kiválasztott ötvözetekhez és hőmegtartási alkalmazásokhoz. A falállapot, a korrózió, a repedések és az anyagok közötti kompatibilitás különösen fontos.

Tégelycsoport Acél és acéllemez Hegesztett vagy öntött acélszerkezeteket használnak kiválasztott alkalmazásokhoz. A hegesztési varratokat, a falvastagságot, a torzulást és a tervezett olvadt fémmel való kölcsönhatást fel kell mérni.

Az olvasztótégely anyagának konkrét jóváhagyása az ötvözettől, az üzemi hőmérséklettől, a kemence gyártójától, a fűtési módszertől és az olvasztótégely-gyártó követelményeitől függ.

A befogadóképesség és az olvasztási teljesítmény nem azonos fogalmak

Az olvasztótégely térfogata a lehetséges fémtartalmat írja le. A tényleges olvasztási teljesítmény a fűtőrendszertől, a betöltött anyagtól, a hőmérséklettől, a hőveszteségektől és a betöltési sorrendtől is függ.

A fémigény és a termelési ritmus határozza meg a megfelelő kemence méretét.

Munkakád

Használható fémmennyiség A teljes tartalmat, a megengedett maximális töltési szintet, a minimális töltési szintet és a gyakorlatilag használható fürdőtérfogatot külön-külön kell dokumentálni .

Olvasztási teljesítmény

Óránkénti fémmennyiség A tényleges teljesítmény a kiindulási hőmérséklettől, az adag méretétől, az ötvözettől, a fűtőteljesítménytől, az olvasztótégely állapotától és az üzemeltetési módtól függ.

Hőmegtartási igény

A hőveszteség kompenzálása A fedélnyitások, a fémkivétel, az utántöltés, a szigetelés és az üresjárati időszakok befolyásolják a szükséges tartási kapacitást.

Töltetprofil

Kis tételek vagy folyamatos gyártás A szerszámcseréket, a szüneteket, a műszakos üzemeltetést és az ingadozó fémkivételt is figyelembe kell venni a teljesítmény- és kapacitástervezés során.

Tartalék

Elegendő kapacitás felesleges túlméretezés nélkül A megfelelő tartalék biztosítja a stabil működést. A jelentősen túlméretezett kemence azonban további hőveszteségeket, hosszú tartási időket és nagyobb helyigényt okozhat.

A fűtőrendszer határozza meg az energiaellátást és a hőátadást

A rendelkezésre álló infrastruktúra, a szükséges teljesítmény és az üzemeltetési módszer befolyásolja, hogy mely fűtőrendszer a legmegfelelőbb műszakilag és gazdaságilag.

Elektromos

Ellenállásfűtés szabályozható fűtési zónákkal Az elektromos fűtőelemek a kemencekamrán keresztül továbbítják a hőt az olvasztótégelybe. Ellenőrizni kell a csatolt terhelést, az üzemi feszültséget, a fűtőelemeket, a mágneskapcsolókat, a teljesítménymodulokat, a zónaszabályozást és a rendelkezésre álló elektromos kapacitást.

Gáz

Égőfűtés olvasztási és hőmérséklet-fenntartási műveletekhez A gázfajtának, a tápnyomásnak, az égő teljesítményének, a lángvezetésnek, a fúvónak, a gázvezeték-rendszernek, a kipufogógáz-elvezetésnek és a biztonsági vezérlőrendszernek kompatibilisnek kell lennie az új helyszínnel.

Olaj

Üzemanyag-alapú fűtés olajellátó rendszerrel Az olajüzemű tégelykemencékhez megfelelő üzemanyag-ellátás, égővezérlő rendszer, kipufogógáz-elvezetés és karbantartási rendszer szükséges. A fúvókák, szivattyúk, vezetékek és az égésbeállítás a fontos ellenőrzési pontok.

A tervezett ötvözet határozza meg a kemence teljes konfigurációját

A kemence korábbi használata fontos jelzés, de nem jelent automatikus jóváhagyást egy másik ötvözet esetében. A tégelyt, a bélésanyagot, a hőmérsékleti tartományt és a fémmel érintkező alkatrészeket újra kell értékelni.

Alumíniumötvözetek Az alumíniumtégelyes kemencéket különböző öntőötvözetek olvasztására és melegen tartására használják. A fémigénynek, a hőmérsékletnek, a tégelytípusnak és a tisztítási követelményeknek meg kell felelniük a termelésnek.

Sárgaréz és réztartalmú ötvözetek A magasabb üzemi hőmérsékletek és a különböző kémiai terhelések különleges követelményeket támasztanak az olvasztótégely, a fűtőrendszer, a szigetelés és a munkavédelem tekintetében.

Cinkötvözetek A hőmérsékleti tartományt, az olvasztótégely anyagát és a fémkivonási módszert az adott alkalmazáshoz kell igazítani. A szennyeződést és a hosszú melegtartási időket ellenőrizni kell.

Ólom- és ónötvözetek Még alacsonyabb olvadáspontok esetén is figyelembe kell venni az olvasztótégely anyagát, a kivonórendszert, a munkavédelmi és a kohászati követelményeket.

Mely műszaki adatok határozzák meg az alkalmasságot?

A gyártó és a gyártási év csak egy kezdeti besorolást adnak. A tényleges konfiguráció, az üzemeltetési feltételek és a kemence, az olvasztótégely, a fémellátás és az öntési folyamat közötti teljes összefüggés döntő fontosságú.

Alkalmazás

Olvasztás, melegítés vagy kombinált üzemmód A fő feladat hatással van a fűtőteljesítményre, a melegítési térfogatra, a betöltési sorrendre, a vezérlőrendszerre és a szükséges termelési tartalékra.

Ötvözet

Fémtípus és üzemi hőmérséklet Az ötvözet és a hőmérséklet határozzák meg a követelményeket a tégely, a bélés, a fűtőrendszer, a védőrendszerek és a fémmel érintkező alkatrészek tekintetében.

Kapacitás

Teljes tartalom és használható fürdőtérfogat Össze kell hasonlítani a névleges kapacitást, a munkafürdőt, a minimális töltési szintet és a műszakonkénti tényleges fémigényt.

Tégely

Anyag, típus és méretek A külső átmérőnek, magasságnak, falvastagságnak, perem alakjának, aljzatának, gyártójának és a megengedett terhelésnek meg kell egyeznie a kemence tégelytartójával .

Teljesítmény

Fűtési és olvasztási teljesítmény A csatlakoztatott terhelésnek vagy az égő teljesítményének reális körülmények között is ki kell elégítenie a tervezett olvasztási és tartási követelményeket.

Hőmérséklet

Üzemi tartomány és szabályozás A hőelemeket, a mérőpontokat, a fűtési zónákat, a szabályozási pontosságot, a határértékeket és a túlmelegedés elleni védelmet alaposan ellenőrizni kell.

Betöltés

Töltőnyílás és betöltési magasság Az anyag mérete, a betöltendő mennyiség, a fedélnyílás, a daru, az emelőberendezés vagy a meglévő betöltőrendszernek meg kell felelnie a tervezett anyagáramlásnak.

Kivétel

Döntés, öntés vagy automatizált átvitel Az öntési magasságot, az öntőnyílást, a döntési szöget, az öntőedény pozícióját és a későbbi öntőberendezéshez való csatlakozást meg kell mérni.

Telepítés

Méretek, tömeg és alapozás Jegyezze fel a külső méreteket, az üzemeltetési tömeget, a karbantartási területeket, az alapozási terheléseket, a talajmagasságot és a szállítási útvonalakat az új helyszínen.

Vezérlőrendszer

Villamos szekrény, kezelés és interfészek A hőmérséklet-szabályozásnak, az égővezérlésnek, a billenésvezérlésnek, a véghelyzeteknek, a hibajelzéseknek és a biztonsági áramkörnek meg kell felelnie az új rendszernek.

A tégely a folyamat szempontjából kiemelten fontos kopóalkatrész

Az olvasztótégely állapota, beszerelése és üzemeltetési módja befolyásolja az üzembiztonságot, a hőátadást és a fémminőséget. Ezért a beüzemelés előtt meg kell határozni egy cserére vonatkozó koncepciót.

Ellenőrizze a tégely állapotát Dokumentálja a felületet, a peremet, az aljzatot, a falvastagságot, a repedéseket, az oxidációt, az eróziót és a látható javításokat. Egy használt tégelyt szakértői értékelés nélkül nem szabad tovább üzemeltetni.

Ellenőrizze a tartószerkezetet A tégelytartónak, az aljzatnak, a távtartóknak, a támasztékoknak és a tágulási résnek lehetővé kell tenniük a stabil felszerelést túlzott terhelés nélkül.

Tartsa be a fűtési követelményeket A túl gyors vagy egyenetlen hőmérséklet-változások súlyos terhelést okozhatnak a tégelyen. A fűtési görbéknek és a gyártó utasításainak a beüzemelés részét kell képezniük.

Használjon megfelelő szerszámokat A betöltő szerszámok, öntőkanalak és tisztítóeszközök nem okozhatnak felesleges mechanikai terhelést az olvasztótégely peremén vagy belső falán.

Tartson készenlétben egy tartalék tégelyt A típusjelölést, a méreteket, a szállítási időt, az ötvözet jóváhagyását és a szükséges beépítési kiegészítőket a gyártás megkezdése előtt kell tisztázni. A használt tégelykemence műszaki ellenőrzése

Használt tégelykemence műszaki ellenőrzése

Egy érdemi állapotfelmérés többet jelent, mint egy működési teszt. A mechanikus rendszert, a hőtechnikai állapotot, az olvasztótégely-tartót, a vezérlőrendszert, a biztonsági berendezéseket és a tényleges szállítási terjedelmet is dokumentálni kell.

Ellenőrzési terület Kemenceház és acélszerkezet Ellenőrizze a vázat, az ajtókat, a fedeleket, a zsanérokat, a tartókat, a burkolatokat, valamint a korrózió vagy hődeformáció által érintett területeket.

Ellenőrzési terület: Tűzálló bélés és szigetelés: Dokumentálja a repedéseket, a törött részeket, az illesztéseket, a hőkárosodásokat és a tégelytartó állapotát. Szakmailag értékelje az esetleges felújítási igényeket.

Ellenőrzési terület: Elektromos fűtés Ellenőrizze a fűtőelemeket, a csatlakozásokat, a szigetelés állapotát, az áramfogyasztást, a mágneskapcsolókat, a teljesítménymodulokat és a zónaszabályozást megfelelő tesztfeltételek mellett.

Ellenőrzési terület: Égők és tüzelőanyag-ellátás Ellenőrizze az égőt, a gyújtást, a lángfigyelést, a fúvót, a szelepeket, a nyomásszabályozást, a szivárgásmentességet és a biztonsági vezérlőrendszert.

Ellenőrzési terület: Döntőmechanizmus Tesztelje a csapágyakat, a tengelyeket, a hajtóművet, a hidraulikát, a hengereket, a motort, a végpozíciókat és a vezérelt visszatérő mozgást megfelelő terhelés mellett.

Ellenőrzési terület: Hőmérsékletmérés: Ellenőrizze a hőelemeket, a védőcsöveket, a kijelzőket, a célértékeket, a szabályozási reakciót, a határértékeket és a túlmelegedés elleni védelmet.

Ellenőrzési terület Biztonsági berendezések Ellenőrizze a védőburkolatokat, a vészleállítást, a reteszeléseket, az égő leállítását, a billenőmechanizmus kioldását és a biztonságos leállítási funkciókat.

Ellenőrzési terület: Dokumentáció és tartozékok: Pontosan rögzítse az áramköri rajzokat, az égő dokumentációját, a kezelési utasításokat, a tégely adatait, a pótalkatrészeket, a betöltő eszközöket és a csatlakozásokat.

Az újrafelhasználás már a leszerelés előtt megkezdődik

A tégelykemencék nehéz és hőterhelésnek kitett rendszerek. A sikeres átálláshoz mind a korábbi, mind az új telephelyen található összes csatlakozási pontot dokumentálni kell.

Alkalmazás

Határozza meg az ötvözet- és fémigényt A fémtípus, az olvasztási teljesítmény, a munkafürdő, a műszakprofil, a kinyert mennyiség és az öntési folyamat képezik a választás alapját.

Felmérés

A kemence, az olvasztótégely és a csatlakozások dokumentálása Részletesen rögzítsük a méreteket, a súlyt, a fűtőrendszert, a szellőzést, az elektromos berendezéseket, a gáz- vagy olajellátást, az alapozást, az olvasztótégely típusát és a tartozékokat.

Szétszerelés

Készítse elő a rendszert a szállításra Távolítsa el a maradék fémet, válassza le az energiaellátást, rögzítse a tégelyt és az érzékeny alkatrészeket, és egyértelműen címkézze meg a leszerelt szerelvényeket.

Telepítés

Az alapozás és a munkaterület összehangolása A karbantartási területet, a betöltési útvonalat, a fémeltávolítást, a billentési területet, a munkamagasságot és a biztonsági távolságokat be kell építeni az új elrendezésbe.

Üzembe helyezés

A kemencét ellenőrzött módon melegítse fel és tesztelje Lépésről lépésre tesztelje a tégely beépítését, a fűtési görbét, a hőmérséklet-szabályozást, az égőt vagy a fűtőrendszert, a biztonsági funkciókat és a fémkivételt.

Különböző gyártók használt tégelykemencéi

A rendelkezésre állás függvényében a kínálat tartalmazhat helyhez kötött tartókemencéket, kombinált olvasztó- és tartókemencéket, valamint billenthető tégelykemencéket különböző fűtési rendszerekkel és kapacitásokkal.

Gyártó HORMESA

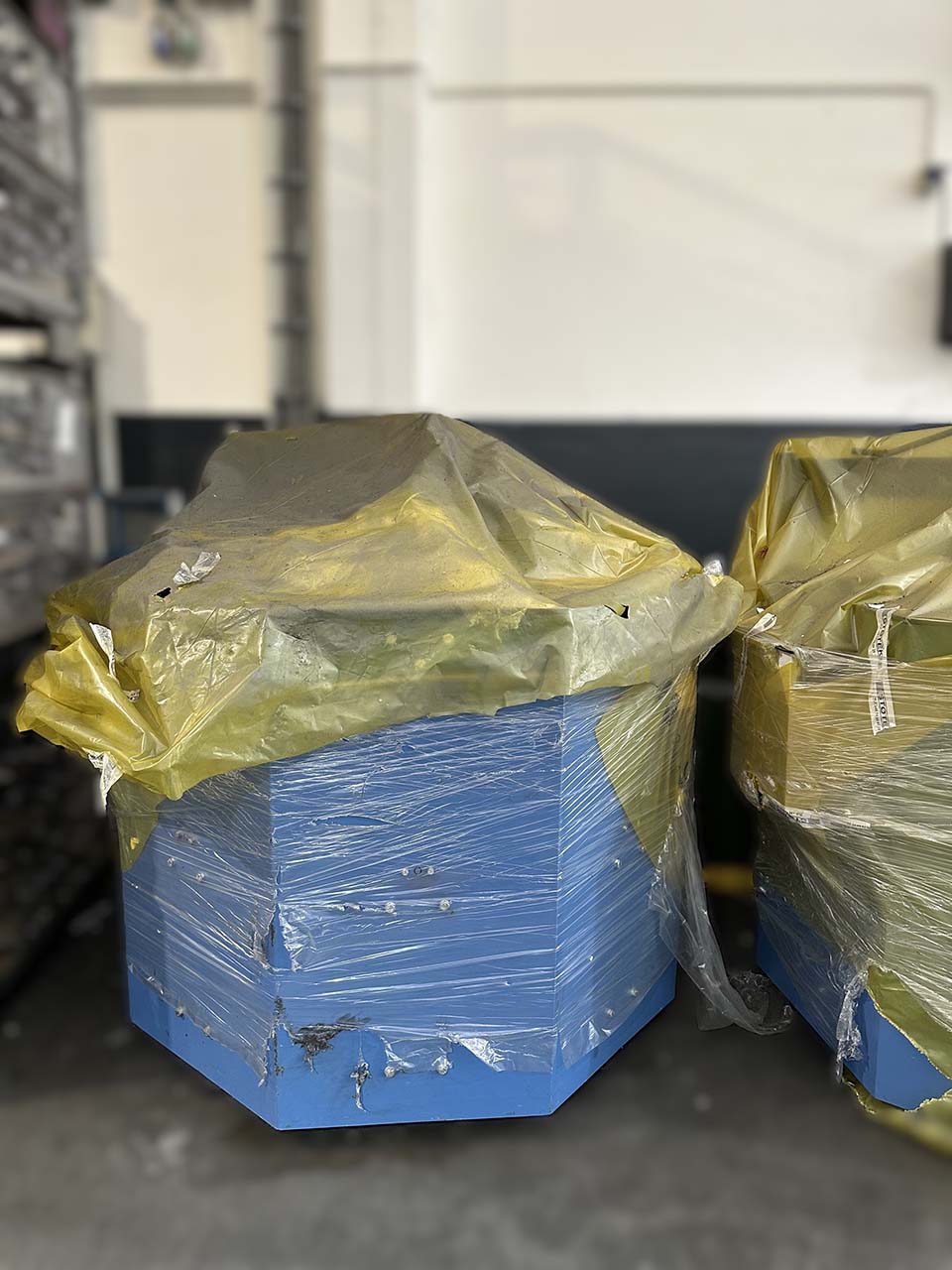

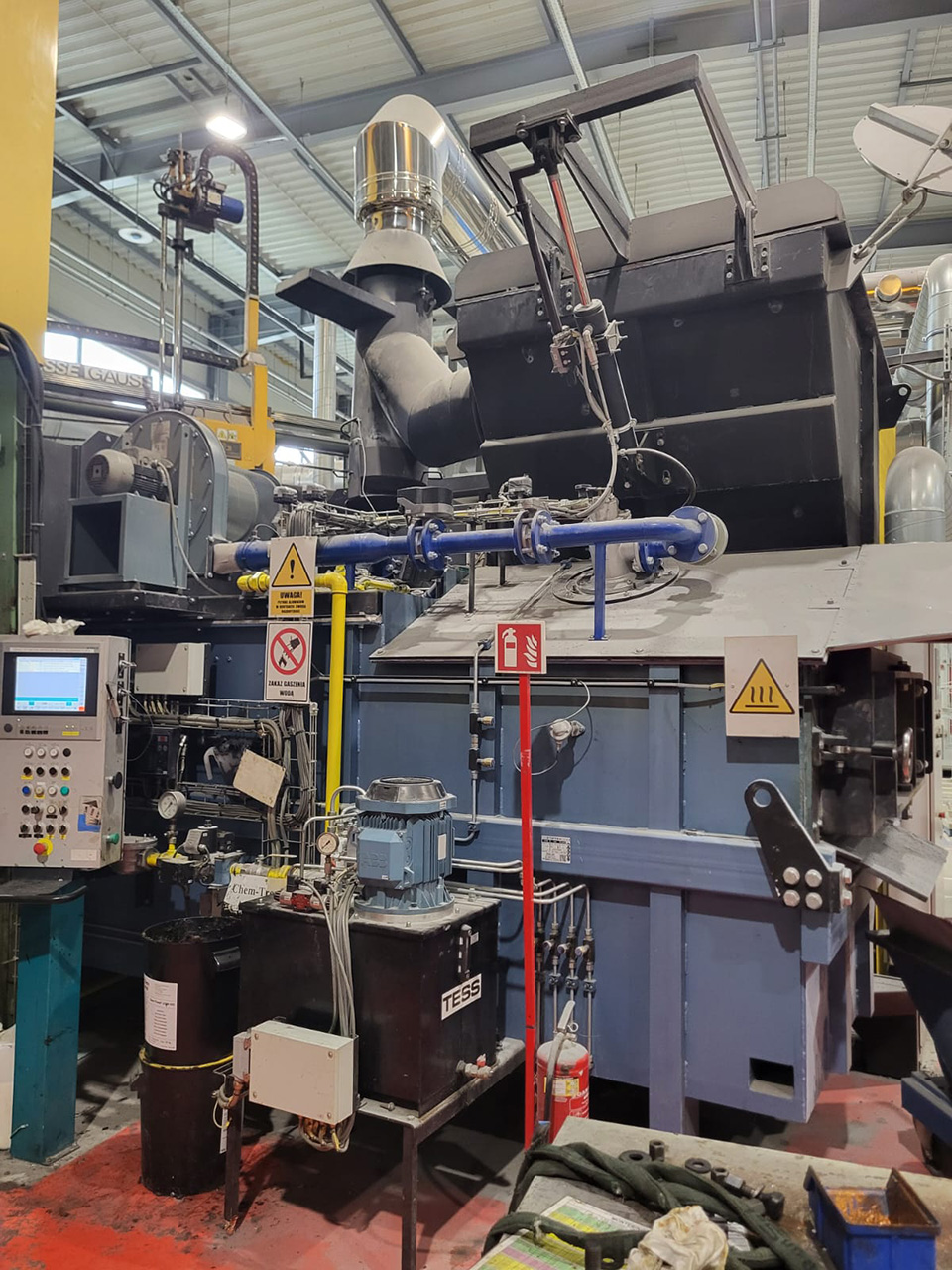

Gyártó: Stoetek

Gyártó: LAC

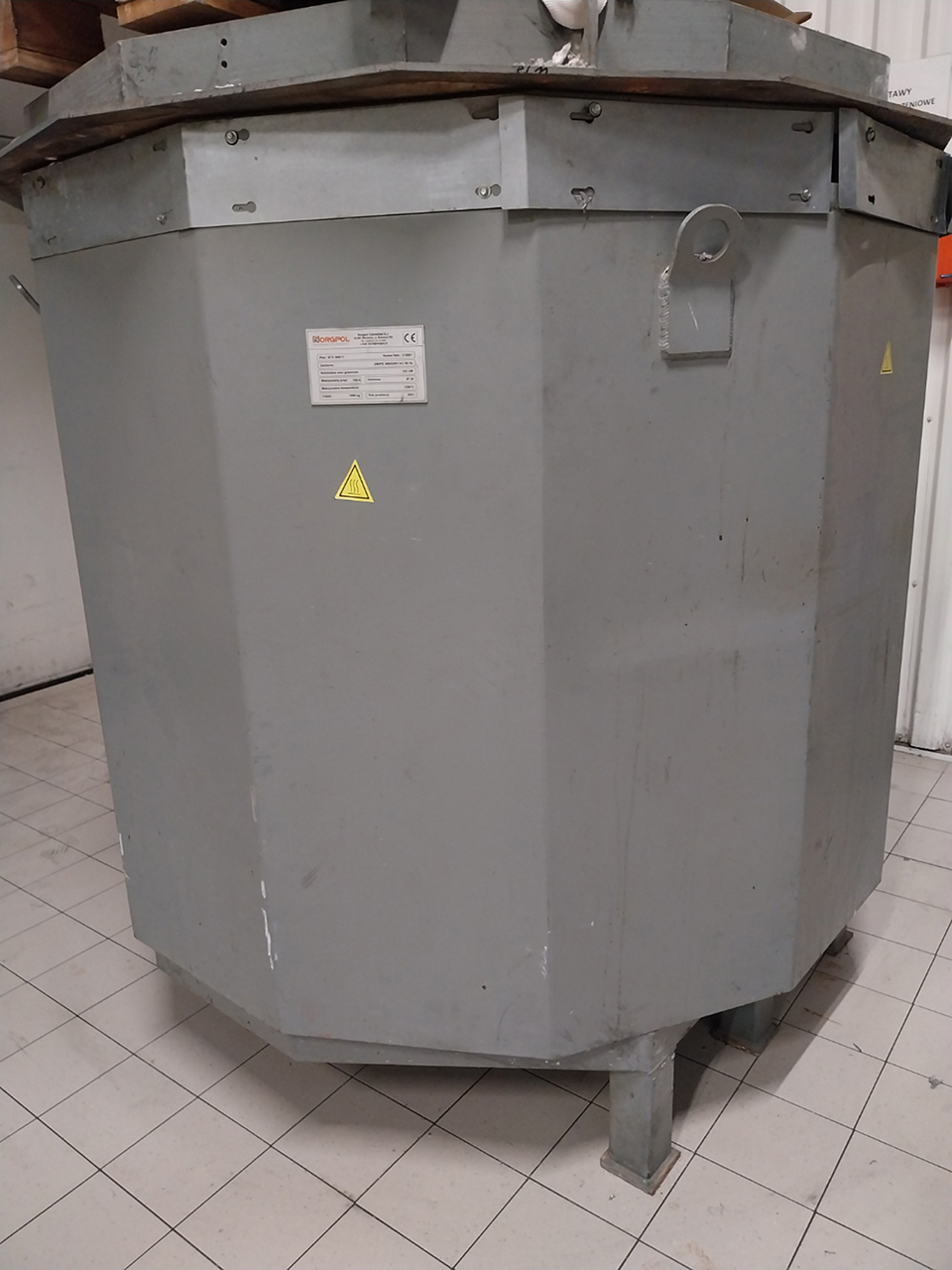

Gyártó: Norgpol

Gyártó: 3M Forni Industrial

Gyártó: Morgan

Gyártó: Striko Westofen

A rendelkezésre állás, a gyártó, a gyártási év, a kapacitás, az olvasztótégely típusa, a fűtési módszer és a szállítási terjedelem folyamatosan változhat. Az egyes gépek leírásában szereplő információk az irányadók.

Kiegészítő kemenceberendezések fémellátáshoz és öntödékhez

A tégelykemencék önálló rendszerként vagy egy nagyobb fémellátó rendszer részeként is használhatók. A gyártási igényektől függően kiegészítő olvasztó-, adagoló- vagy újrahasznosító berendezésekre lehet szükség.
