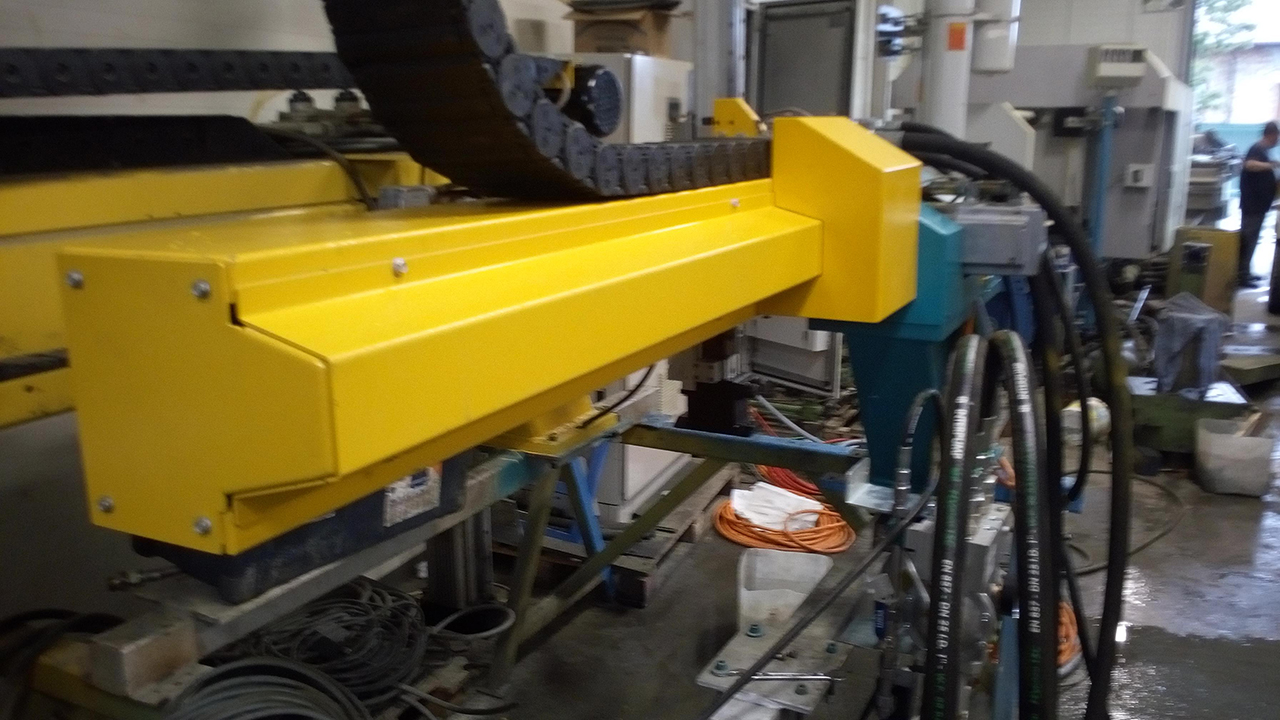

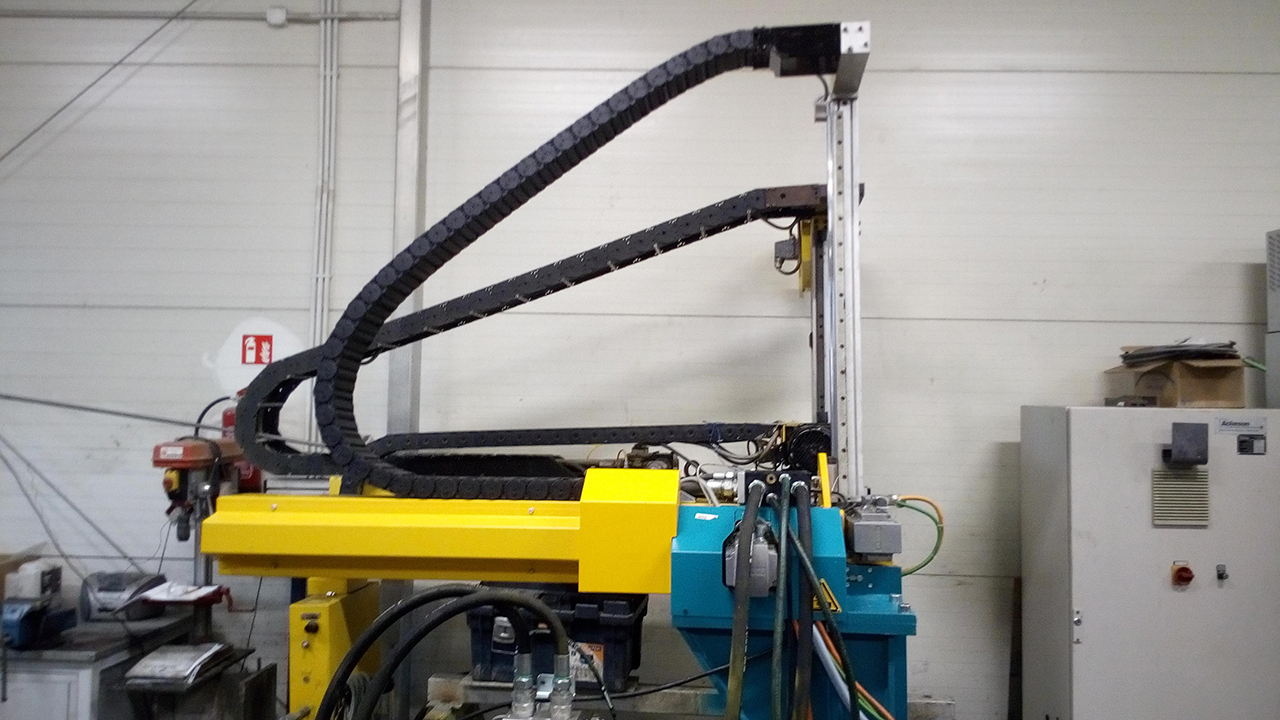

Működését ellenőrzött Wollin PSM 2 F szerszámpermetező gép
A 2007-ben gyártott Wollin PSM 2 F szerszámpermetező gépet megtisztították, és ellenőrizték annak mechanikai, hidraulikus, pneumatikus, elektromos és vezérlőrendszeri működését. Miután a szükséges alkatrészeket kicserélték és a gépet újra összeszerelték, végső működésellenőrzést hajtottak végre száraz ciklusban.
Melyik Wollin szerszámpermetező gépet tesztelték működés szempontjából?
A vizsgált gép egy 2007-ben gyártott Wollin PSM 2 F szerszámpermetező gép volt, amely SC1 vezérlőpanellel és két tengellyel volt felszerelve.
A gép függőleges lökethossza 1 300 mm, a vízszintes lökethossza pedig 1 000 mm, és 400–750 t tartományba tartozó nyomásöntő gépekhez készült.
A Wollin PSM 2 F gép legfontosabb adatai
A PSM 2 F-et kéttengelyes öntőform-permetező gépként tervezték, hidegkamrás öntőgépekbe történő beépítésre.
1 300 mm-es függőleges lökethossz
A gép dokumentációja szerint a függőleges munkahúzása 1 300 mm.
- 1 300 mm-es függőleges lökethossz
- Automatizált mozgás
- 2-tengelyes rendszer
- Sablonpermetezési alkalmazásokhoz
1 000 mm vízszintes lökethossz
A gép vízszintes munkahúzása 1 000 mm.
- 1 000 mm-es vízszintes lökethossz
- Meghatározott pozicionáló mozgás
- Beépítés az öntési ciklusba
- Automatizált megközelítés a szerszámhoz
400–750 t-os öntőgépekhez
A Wollin PSM 2 F olyan nyomásöntő gépekhez készült, amelyek szorítóereje 400–750 t között van.
- DCM-sorozat 400–750 t
- Hidegkamrás nyomásos öntéshez
- Beépítés öntőcellákba
- Automatizált öntőform-permetezési technológia
A szerszámpermetező gép mely területeit ellenőrizték?
A dokumentált ellenőrzési kör nemcsak a mechanikus rendszert, hanem a hidraulikát, a pneumatikát, az elektromos berendezéseket, az elektronikát és a vezérlőrendszert is magában foglalta.
Az ellenőrzés után a szükséges alkatrészeket kicserélték, majd visszaépítették a gépbe.
Csúszkák, csapágyak és mechanikus alkatrészek
A csúszkák, csapágyak és egyéb mechanikus alkatrészek működését ellenőrizték.
Hidraulika és pneumatika
A hidraulikus és pneumatikus rendszereken működési ellenőrzést végeztek.
Elektromos berendezések és elektronika
Az elektromos szerelést és az elektronikus alkatrészeket működési szempontból ellenőrizték.
A tisztítástól a száraz ciklusban végzett működéspróbáig
A dokumentált munkálatok egyértelmű sorrendet követtek az előkészítéstől és a műszaki ellenőrzéstől egészen a zárópróbáig.
Tisztítás
A berendezést először megtisztították és előkészítették a műszaki vizsgálatra.
Ellenőrzés
Ellenőrizték a mechanikai, hidraulikai, pneumatikai, elektromos rendszereket, a elektronikát és a vezérlőberendezéseket.
Pótalkatrészek
Elkészült a szükséges eredeti Wollin alkatrészek listája.
Újraszerelés
A szükséges alkatrészeket kicseréltük, majd a gépet újra összeszereltük.
Száraz ciklus
Végül a szerszámpermetező gépet működési szempontból száraz ciklusban tesztelték.
Ellenőrizze a csúszóelemeket, a csapágyakat és a mozgó alkatrészeket
A szerszámpermetező gép mozgó alkatrészei a gyártás során rendszeresen mechanikai terhelésnek vannak kitéve. A dokumentált működésellenőrzés ezért kifejezetten a csúszkákra, csapágyakra és egyéb mechanikai alkatrészekre terjedt ki.
Ellenőrizze a mozgás működését
A csúszkákat megvizsgálták a mechanikai működés és a szabad mozgás szempontjából.
A csapágypontok működésének ellenőrzése
A működésellenőrzés kiterjedt a csapágyakra és a hozzájuk kapcsolódó mechanikus területekre is; .

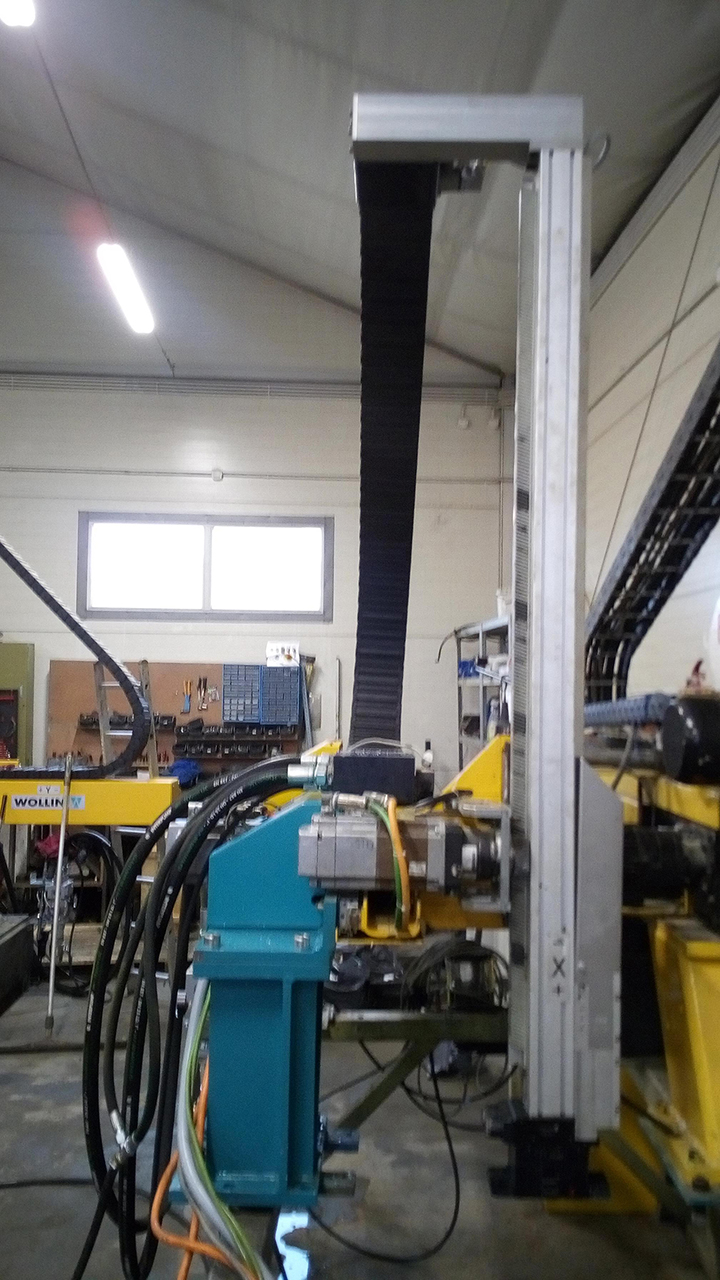

Ellenőrizze a függőleges és vízszintes mozgást
A kéttengelyes rendszer meghatározott függőleges és vízszintes mozgásokat tesz lehetővé a munkaterületen belül.
Cserélje ki a szükséges alkatrészeket
Az ellenőrzés során szükségesnek ítélt alkatrészeket kicserélték.

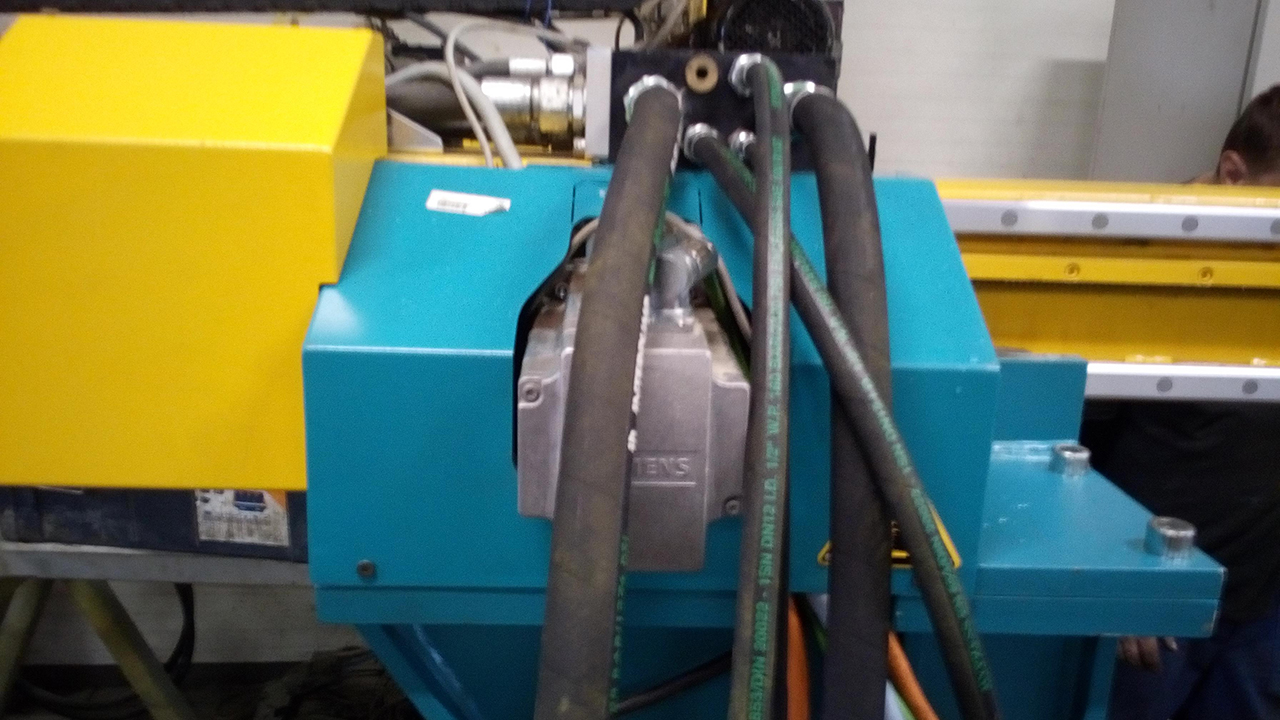

A szerszámpermetező gép ellátórendszereinek működési ellenőrzése
A hidraulikus és pneumatikus funkciókat a műszaki ellenőrzés keretében vizsgálták meg, hogy a szárazciklusú próba előtt ellenőrizzék a gép működési folyamatait.
A hidraulikus funkciók ellenőrzése
A hidraulikus rendszer is szerepelt a dokumentált működésellenőrzésben.
A pneumatikus funkciók ellenőrzése
A pneumatikus funkciókat is ellenőrizték a végső működéspróba előtt.

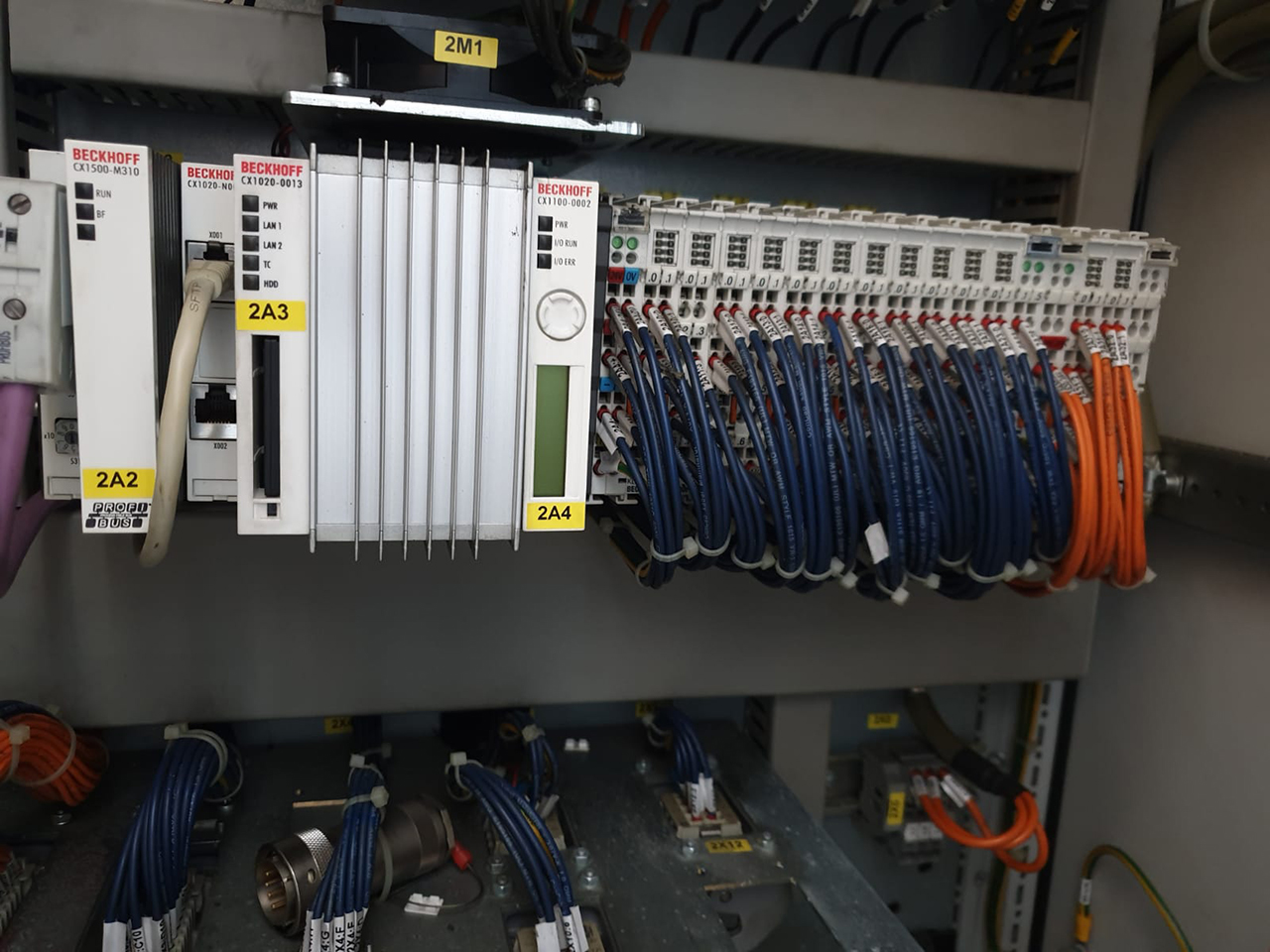

Ellenőrizze az elektromos szerelést, az elektronikát és a vezérlőrendszert
A szerszámpermetező gép automatizált integrációja érdekében az elektromos és vezérlő funkcióknak megbízhatóan kell működniük együtt.
- Az elektromos rendszer működésének ellenőrzése
- Az elektronika működésének ellenőrzése
- A vezérlőrendszer ellenőrzése
- Az ellenőrzés kiterjedt az SC1 vezérlőpanelre is
- A tengelyek működésének ellenőrzése
- A szükséges alkatrészeket kicserélték
- A gépet újra összeszerelték
- Záró szárazfutás-teszt
Végső működésellenőrzés gyártási folyamat nélkül
Az ellenőrzési és cseremunkák befejezése után a Wollin PSM 2 F-et újra összeszerelték és száraz ciklusban tesztelték. Ez lehetővé teszi a gép mozgásainak és alapvető funkcióinak ellenőrzését aktív öntési folyamat nélkül.

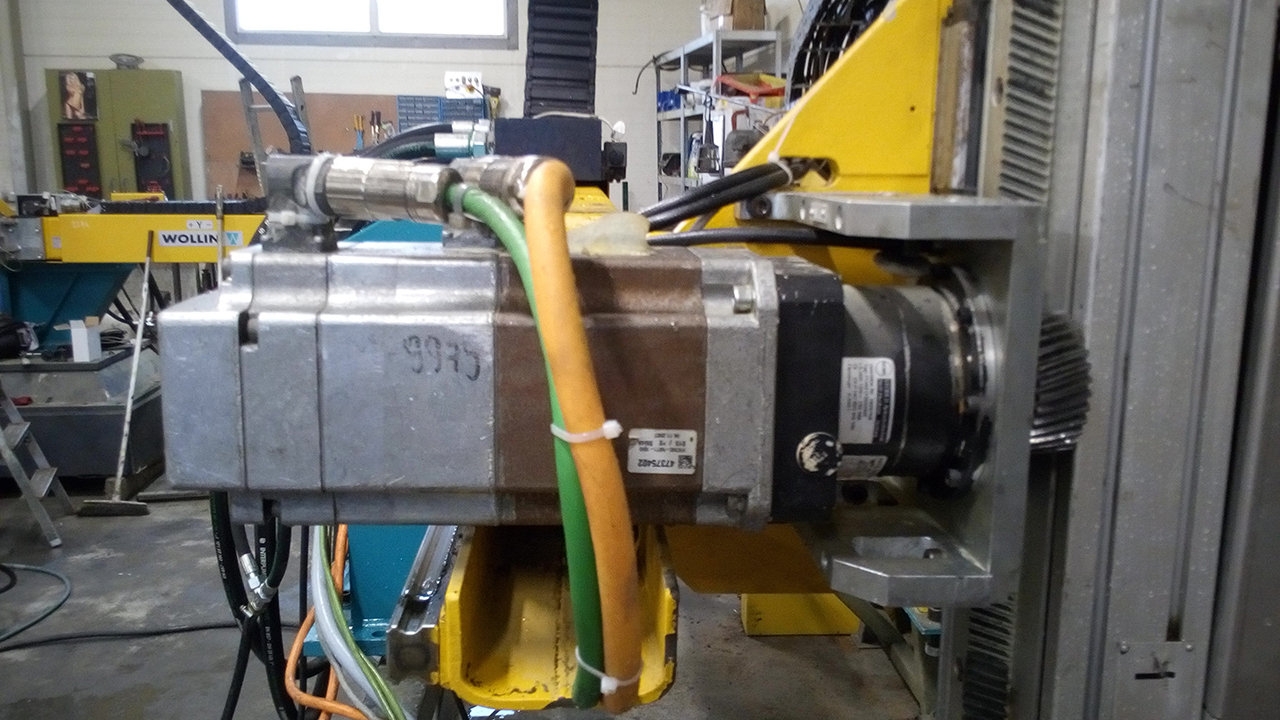

A tengelyek funkcióinak tesztelése
A gép függőleges és vízszintes mozgásai a száraz ciklus során funkcionálisan ellenőrizhetők.
A vezérlési sorrendek ellenőrzése
A vezérlőrendszer a gép mechanikai mozgásaival összehangoltan tesztelhető.
A működésellenőrzés dokumentálása
A száraz ciklus a cikkben dokumentált ellenőrzési kör utolsó lépését jelenti.
Fontos információk a berendezésről

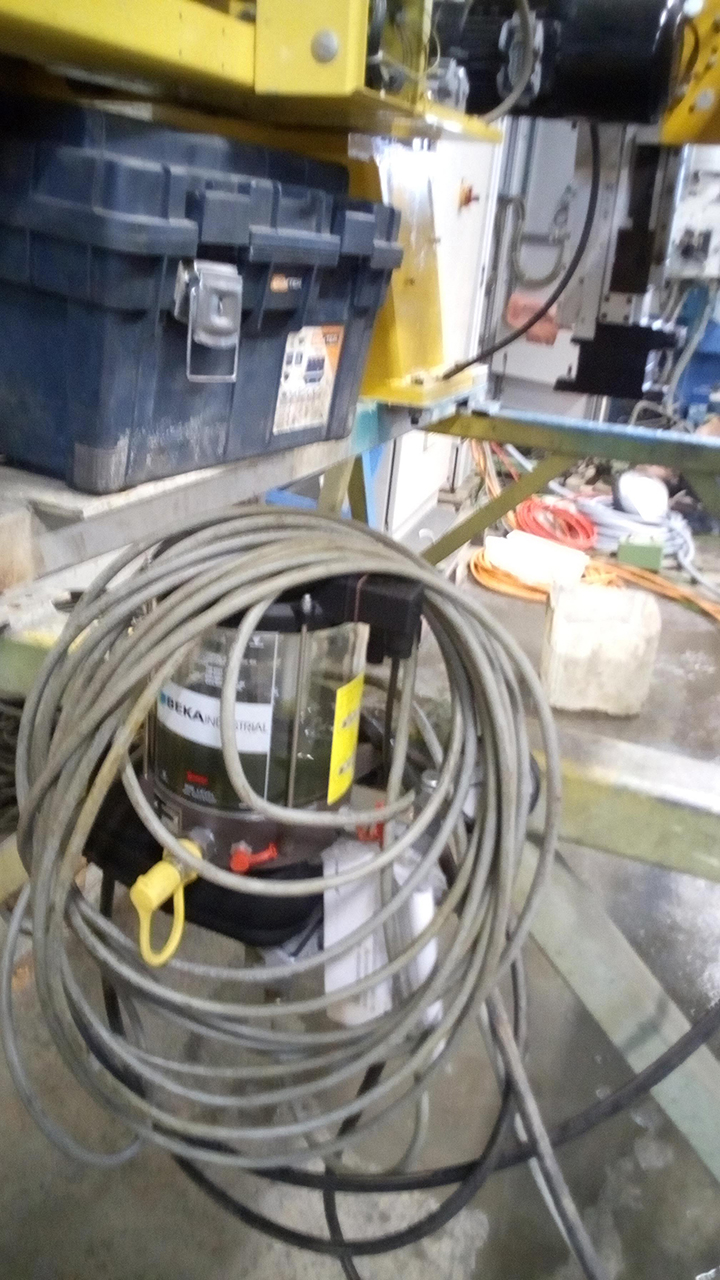

A jelenlegi ajánlat szerint a Wollin PSM 2 F-et szállítják szórófej és kenőanyag-tartály nélkül.
A projekt tervezésekor ezért ellenőrizni kell, hogy milyen meglévő vagy kiegészítő alkatrészekre van szükség az adott öntőcellába való beépítéshez.
Automatizált öntőform-permetező technológia az öntési folyamathoz
A szerszámpermetező gépeket az öntési ciklusok között használják, hogy a szerszámon végzett permetezési folyamatot automatikusan beépítsék a gyártási folyamatba.
Automatizálás
A szerszámpermetező gép automatikusan beépíthető a nyomásos öntőcellák gyártási folyamatába.
Pozicionálás
Két tengely teszi lehetővé a függőleges és vízszintes pozicionáló mozgásokat.
A gép hatótávolsága
A PSM 2 F modellt 400–750 t közötti nyomású öntőgépekhez tervezték.
Működésellenőrzés
A dokumentált gépet végül száraz ciklusban tesztelték.
Miért lehet gazdaságilag vonzó egy tesztelt szerszámpermetező gép?
Ha a munkatartomány, a tengelyrendszer és az interfészek illeszkednek a meglévő öntőgéphez, akkor egy működésében tesztelt használt öntőform-bevonó gép gazdaságos alternatívát jelenthet az új berendezés megvásárlásához képest.
A fontos funkciókat előzetesen ellenőrizze
A mechanikai, hidraulikus, pneumatikus és elektromos funkciókat a gép eladásrăkínálása előtt ellenőrizték.
Cserélje ki a szükséges alkatrészeket
A dokumentált határok keretein belül a szükséges alkatrészeket kicserélték, majd újra beszerelték.
Hozzáadás egy meglévő nyomásöntő cellához
Ha a műszaki követelmények megfelelőek, a gépet be lehet építeni egy meglévő nyomásöntő cellába .
A meglévő technológia további használata
Az automatizálási berendezések újrafelhasználása meghosszabbítja a meglévő ipari berendezések élettartamát.
Használt automatizálási berendezések öntőgépekhez
A FISS támogatást nyújt a használt automatizálási berendezések kiválasztásában és műszaki értékelésében hidegkamrás és melegkamrás nyomásos öntőgépekhez.
- Hosszú távú tapasztalat a nyomásos öntőgépek terén
- Különböző gyártók használt öntőform-bevonó gépei
- Használt automatizálási berendezések műszaki értékelése
- A mechanikus alkatrészek működésének ellenőrzése
- A hidraulikus és pneumatikus rendszerek ellenőrzése
- Az elektromos és elektronikus funkciók ellenőrzése
- A vezérlőrendszerek ellenőrzése
- Támogatás a pótalkatrészekkel kapcsolatos igények kielégítésében
- Beépítés a meglévő öntőcellákba
- Támogatás a szállítás és az üzembe helyezés során
További megoldások a nyomásos öntés automatizálásához
Használt öntőform-permetező gépek vásárlása
Automatizált permetező technológia hidegkamrás öntőgépekhez és komplett öntőcellákhoz.
AutomatizálásAutomatizálás hidegkamrás öntőgépekhez
Permetezési technika, öntödei robotok, fémadagoló egységek és egyéb kiegészítő berendezések öntőcellákhoz .
ÖntőgépekHasznált öntőgépek megtekintése
Hidegkamrás és melegkamrás öntőgépek, valamint teljes automatizált öntőcellák.
Kérdések a Wollin PSM 2 F öntőformás permetezőgéppel kapcsolatban
Melyik modellről van szó?
Melyik évben gyártották a gépet?
Milyen vezérlőpanellel rendelkezik a Wollin PSM 2 F?
Hány tengelye van a gépnek?
Mekkora a függőleges lökethossz?
Mekkora a vízszintes lökethossz?
Melyik öntőgépekhez készült a PSM 2 F?
Mely területeken végezték el a működéspróbákat?
Beépítettek pótalkatrészeket?
Végső tesztelésre került sor a gépen?
A permetezőfej és a kenőanyag-tartály is benne van a csomagban?
