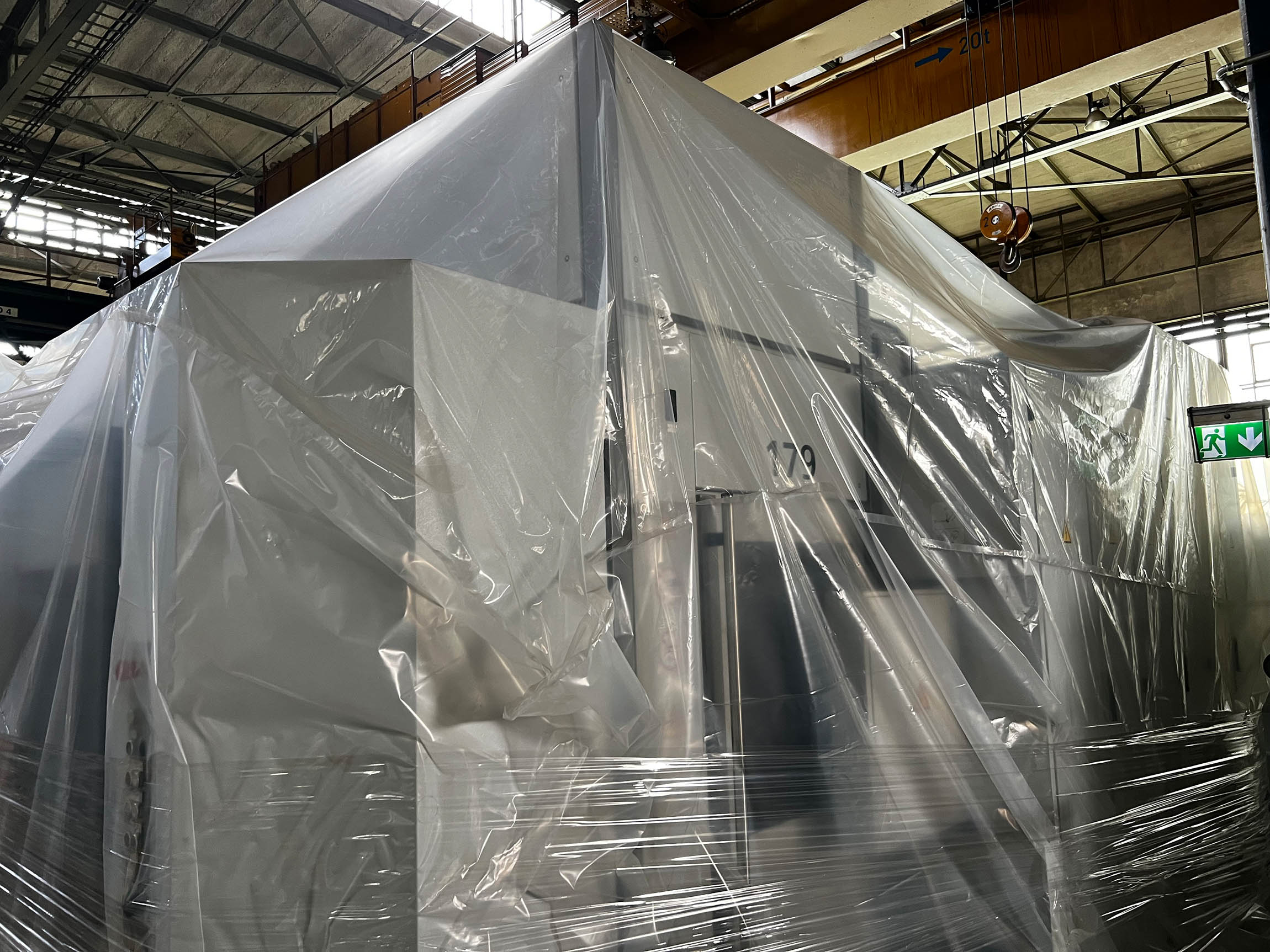

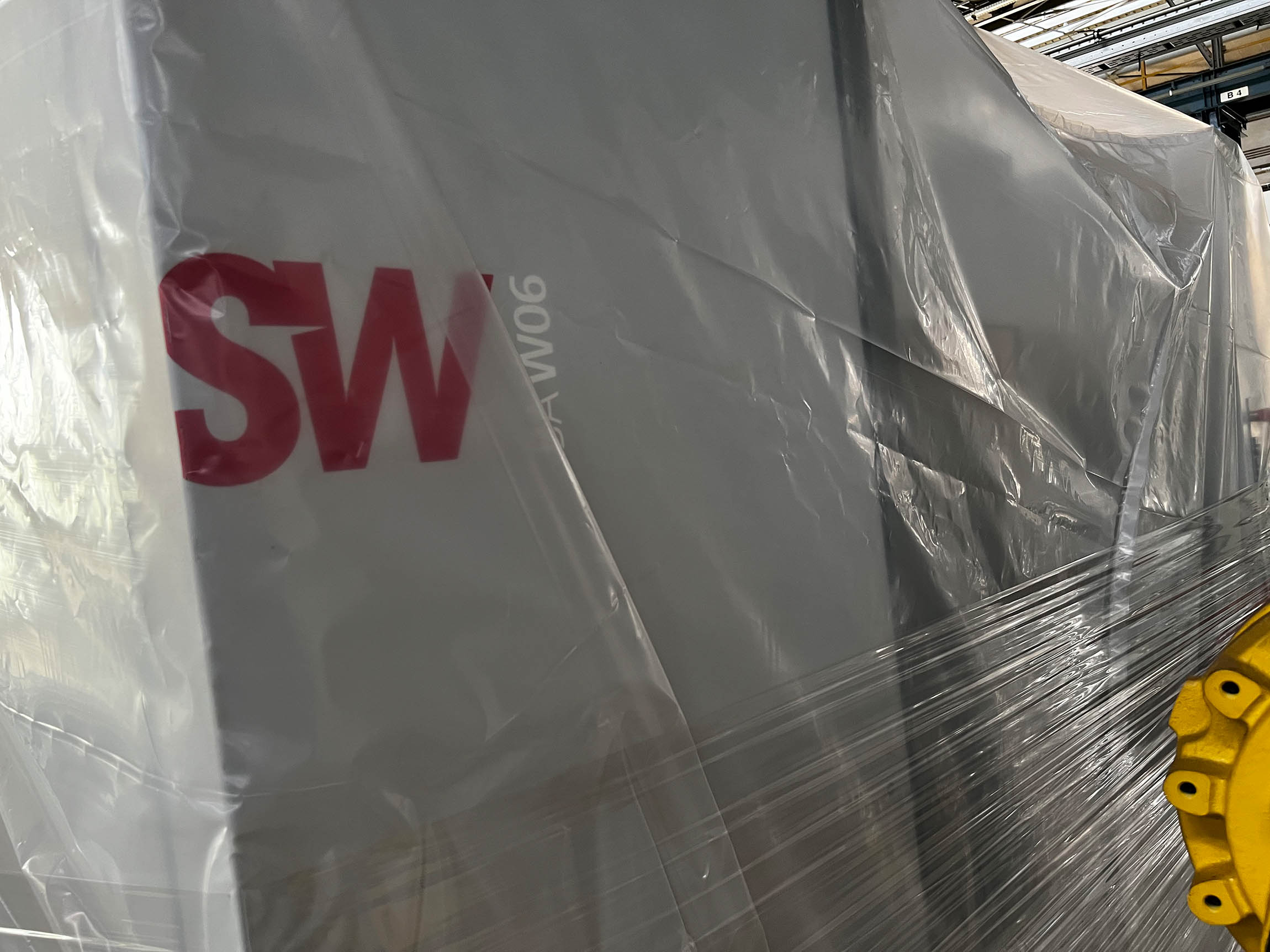

SW BA W06-22 5 tengelyes, kétorsós megmunkáló központ BA2409, használt
Részletek
| Megmunkáló központ | Vízszintes |
| Gyártó | SW |
| Modell | BA W06-22 |
| Gyártási év | 2020 |
| Üzemi órák | kb. 6 620 óra |
| Orsó üzemidő | kb. 3 289 óra |
Műszaki adatok
- Vezérlőrendszer: Siemens 840 D SL
- 2 független Z-tengelyes kivitel
- X-tengely 600 mm
- Y-tengely 630 mm
- Z-tengely 510 mm
- HSK A63 orsó, 80 Nm (2x)
- Fordulatszám-tartomány: 1 – 17 500 fordulat/perc
- Teljesítmény 35 kW
- Nyomaték 80 Nm
- Névleges teljesítmény 26 kW
- Névleges nyomaték 60 Nm
Előtolási hajtások
- Siemens lineáris motorok, 1FN3 típus
Műszaki adatok:
Tengely Gyorsmozgás Gyorsulás
- X 100 m/min 12 m/s²
- Y 100 m/min 10 m/s²
- Z 100 m/min 22 m/s²
Szerszámtár
- Csúszóvezetésű tárlánc
- Felvevő rendszer
- Kapacitás: 2 × 42 szerszámhely
- HSK 63
- Rögzített pozíciójú, kódolt szerszámkezelés

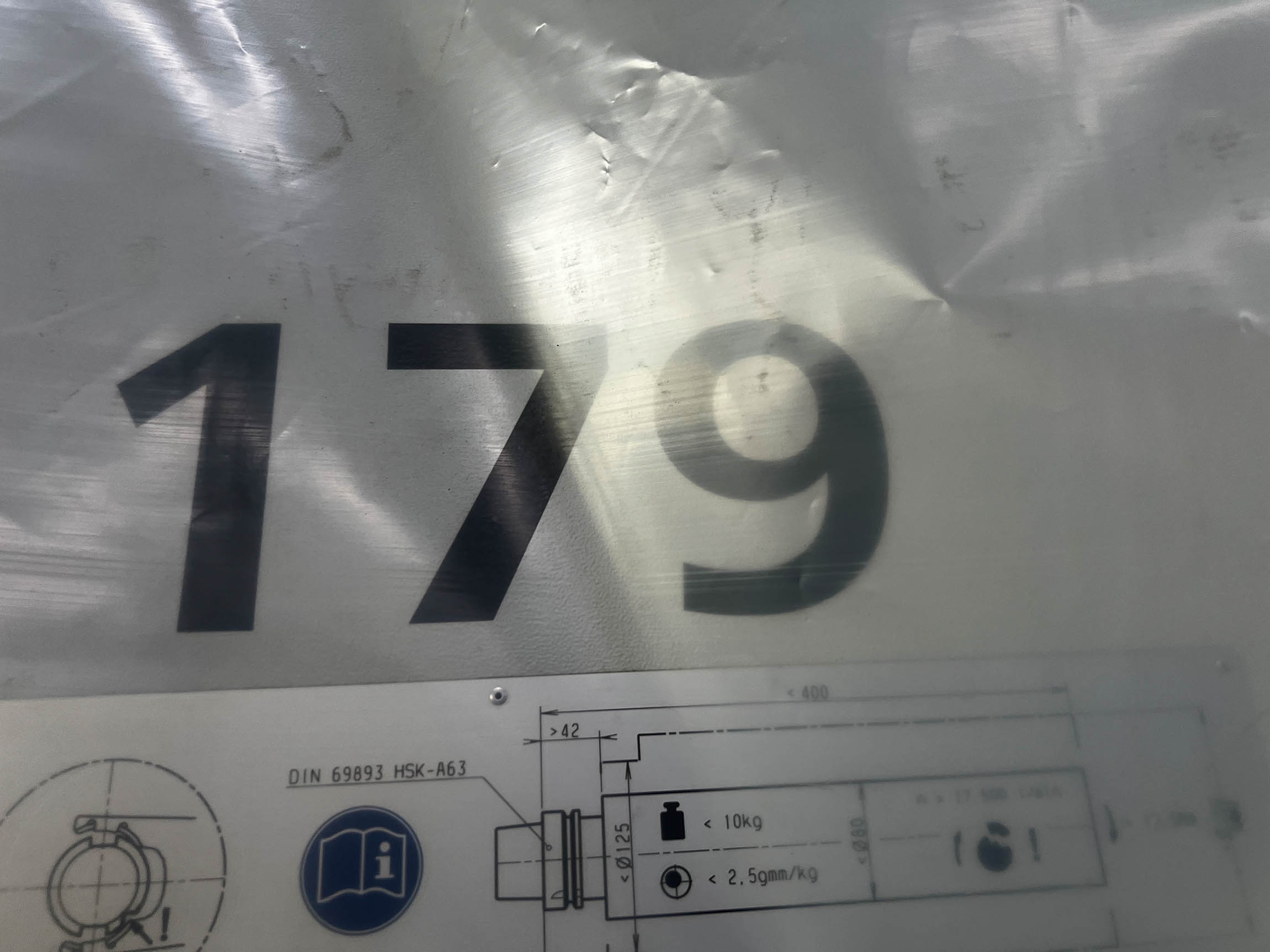

- Max. szerszámhossz 400 mm
- Max. szerszámtömeg: 10 kg
2 db olajelosztó készlet az NC forgóasztalhoz
- az 1. és 2. munkaterületekhez (A- és U-tengelyek)
- NW6 – szabályozatlan
- olajszivárgás ellen tömített
- 10 elosztócsatorna
- max. hidraulikus üzemi nyomás 250 bar
- max. pneumatikus üzemi nyomás 8 bar
2 készlet szorítóhíd-támasz
2 készlet torziós kompenzációra
- Előkészítés a 4. tengely hidraulikus kompenzációs moduljához torzióérzékeny befogók használata, valamint excentrikus terhelések esetén
Hidraulikus befogóalap-modul
- A munkadarab rögzítése hidraulikus szelepek, NG 6 és kettős működésű rögzítőhengerek segítségével
- Nyomásszabályozó szelep, max. p=250 bar
- Fojtó visszacsapó szelepek az A és B csatornákban
- A szorítónyomás figyelése elektronikus nyomásérzékelő segítségével
- Rendszerhiba esetén a szorítónyomás a feloldható visszacsapó szelepek révén fennmarad
- A befogószerkezet cseréjéhez a reteszelhető visszacsapó szelepek csoportosan kikapcsolhatók a PLC vezérlőn keresztül.
- 1 szorítóáramkör az 1. munkaterületen
- 1 szorítóáramkör a 2. munkaterületen
- Bemenetek és kimenetek a PLC-vezérlőben
2 × 3 szorítóáramkör, további elemek munkacsoportonként
4 × 2-fokozatú nyomásváltás, hidraulikus
Pneumatikus nyomásfokozó
Központi hűtőfolyadék-ellátó berendezés
Kaparós szalagszállító
(rövid, törött forgács, tűszerű forgács, öntvények, öntvényforgács; csomómentes, szálmentes)
- alkalmas 100 mm-nél rövidebb forgácsokhoz
- Szállítószalag szélessége: 1000 mm
- Kisülési magasság garat esetén 1100 mm
- Szennyvízszűrő, résszűrő w = 0,35 mm
- Szennyvízszivattyú 400 l/min
- Hűtőfolyadék-kapacitás kb. 0,5 m³
1 db emulziós ködszeparátor
- Kétfokozatú centrifuga
- Légáramlás: 1200 m³/h
Automatikus betöltőajtó
- nyitás/zárás, ajtóbiztonsági mechanizmus érintkezőcsíkkal
Szerszám- és síkrendszer-ellenőrzés
Pneumatikus szerszám- és síkrendszer-ellenőrzés. A szerszámcsere és a tisztítási folyamat háromszor megismétlődik, ha a tűréshatár túllépésre kerül. A tűrésszintek aktiválása és kiválasztása szerszámspecifikus, és a szoftveres HMI-n keresztül történik.
Pozícióvezérlés, alapmodul
- Pneumatikus vezérlőrendszer munkadarab-támasztó vagy rögzítő elemekhez
- Áramlásmérés
- Beépített szabadfúvási funkcióval
- 2 nyomóvezeték az A-oldalon és az U-oldalon egyaránt
- Egyidejű mérés a terhelő oldalon
- 2 tesztvezetéken az A- vagy az U-oldalon, a választás szerint
- Észlelhető rés >/= 0,05 mm
- Kényelmes diagnosztika és beállítás szoftveres HMI-n keresztül
- A mért értékek automatikusan aktiválódnak a rögzítőelem kiválasztásakor
További 19"-es vezérlőpanel
az adatok beviteléhez a tárbetöltő állomáson
Az automatizáláshoz szükséges Profinet interfész a következőket tartalmazza:
- Hardveres interfész Profinet vagy PN csatolón keresztül
- Az alapszoftver beállítása
LIFE DATA – SW CloudPlatform CORE
| Szállítási idő | azonnal |
| Ár | kérésre |
