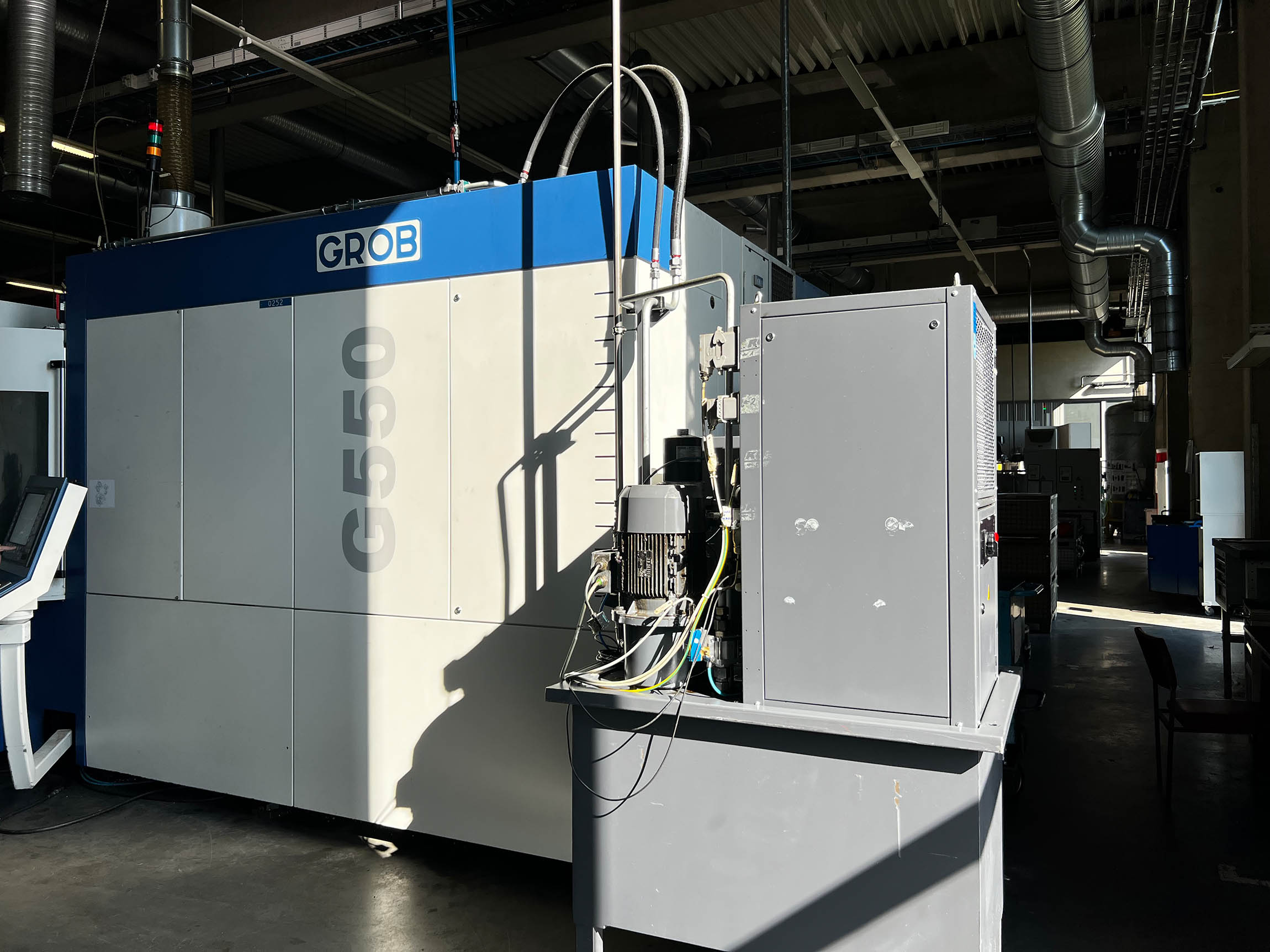

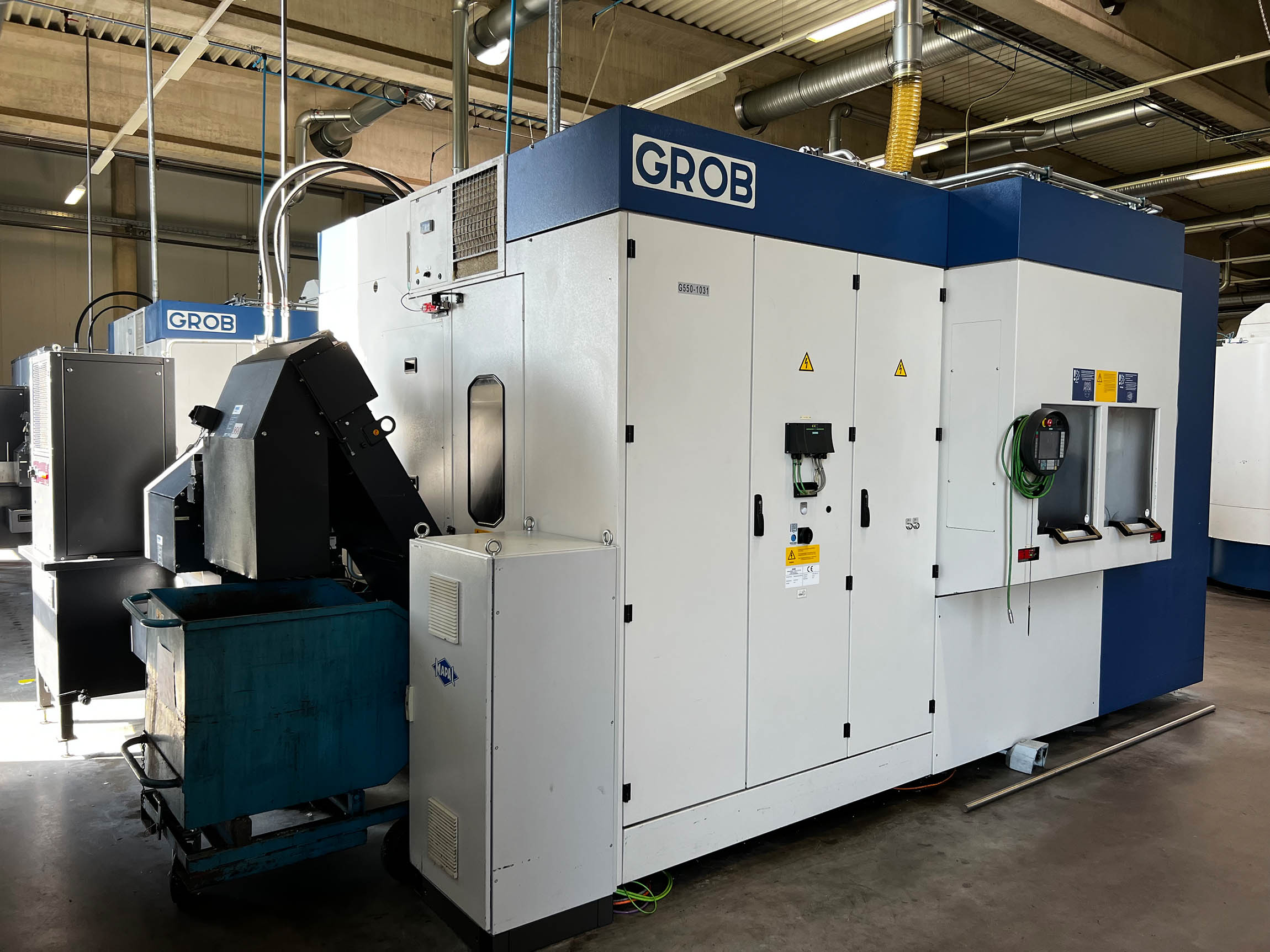

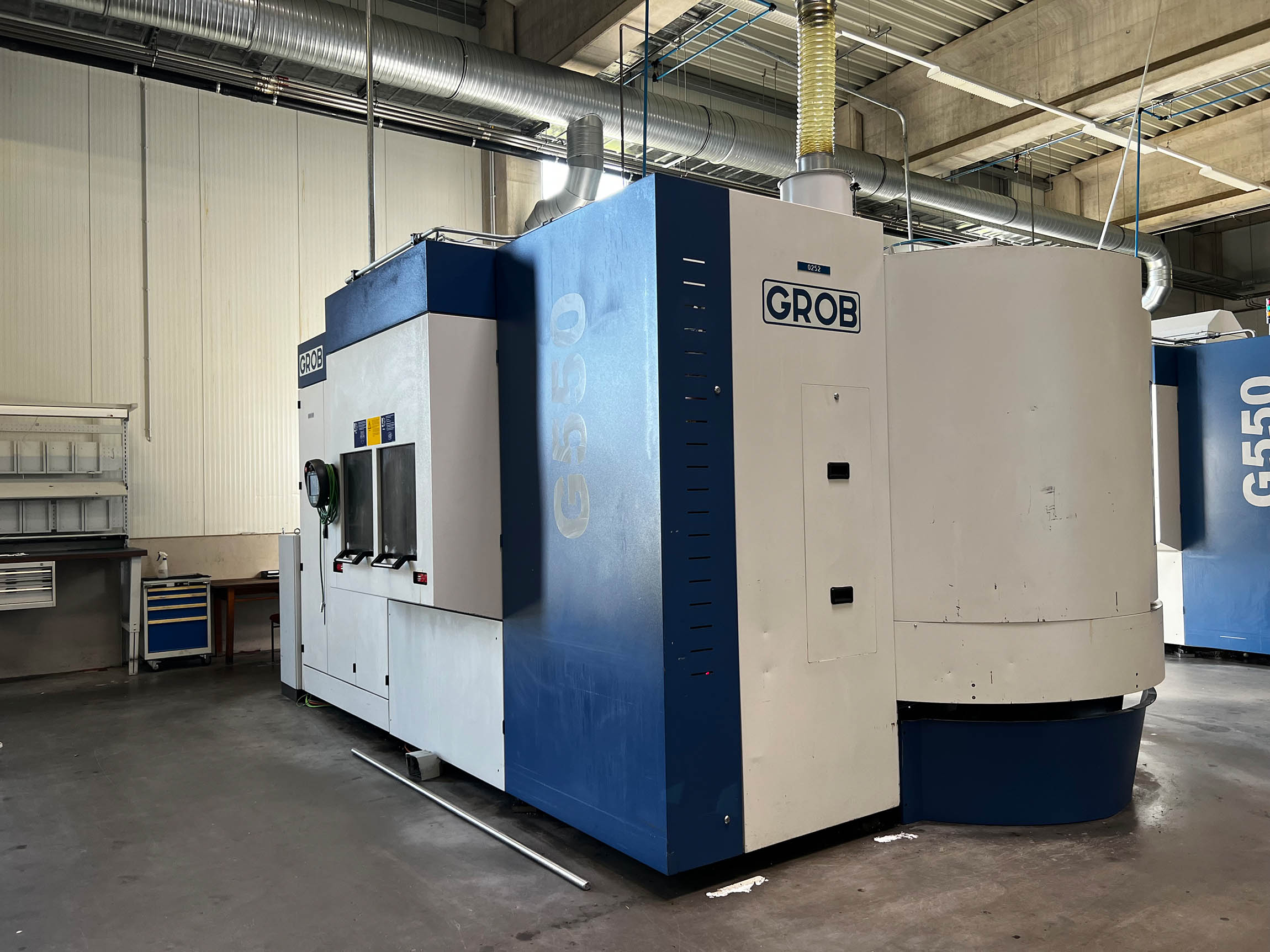

Grob G550 AB 14 K 5-tengelyes univerzális megmunkáló központ BA2357, használt
Részletek
| Megmunkáló központ | Univerzális |
| Gyártó | Grob |
| Modell | G550 AB 14 K |
| Gyártási év | 2010 |
| Üzemórák | h |
| üzemórák | h |
| Leírás | Dönthető/forgóasztal (NB tengely) Beépített hűtőfolyadék-rendszer hűtőfolyadék-hőmérséklet-szabályozással és forgácsszállítóval Beépített hidraulikus hajtásegység Hűtőegység az orsóhoz, a forgóasztalhoz (B tengely) és a vezérlőszekrényhez |
| Műszaki adatok | |

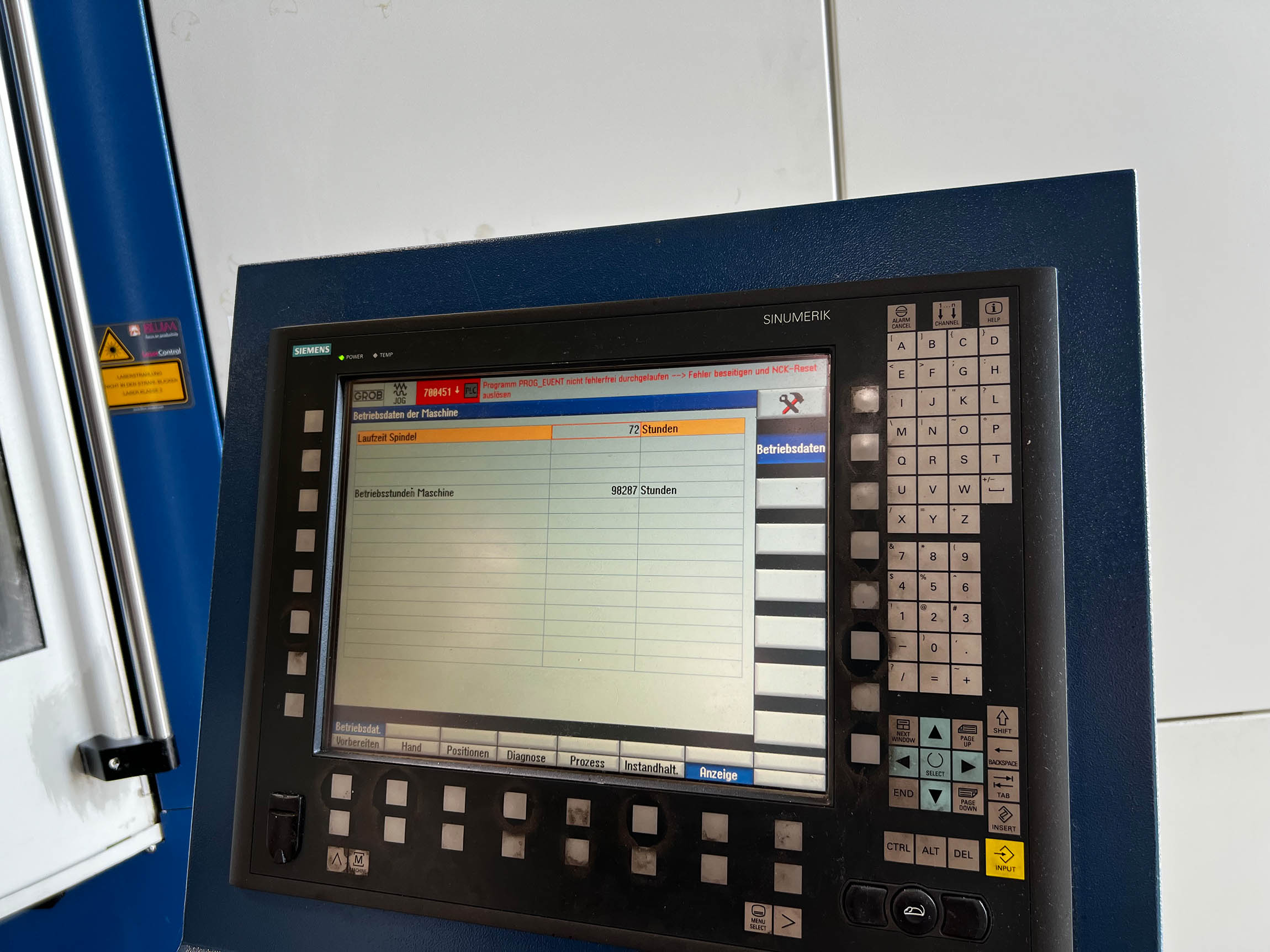

| Vezérlőrendszer | SIEMENS SINUMERIK 840D si MDynamics |
| Orsó távolság | mm |
| X irányú elmozdulás | 800 mm |
| Y irányú elmozdulás | 1020 mm |
| Z irányú elmozdulás | 970 mm |
| Max. Gyorsmozgási sebesség X/Y/Z irányban | 65/50/80 m/min |
| Szerszámtár | HSK-Al00 kettős tárcsa-tár 60 (2x30) szerszámhelyzettel és szerszámcserélő karral |
| Kiegészítő szerszámtár | TM167 kiegészítő szerszámtár 167 szerszámmal |
| Max. szerszámhossz | 465 |
Opciók
Palettacserélők / Paletták / Rögzítési lehetőségek
Palettacserélő rendszer
Automatikus 2-palettás cserélő pihenőpozícióval:
- 2 raklap, 630 x 630 mm, furatrácsos
- nulla pontú befogórendszer a forgóasztalon (B-tengely)
- Forgó elosztó a forgóasztalon (B-tengely)
- négy csatlakozó mechanizmus tisztító fúvókákkal a forgóasztal felső részén - hat csatlakozó mechanizmus tisztító fúvókákkal a munkadarab-állomáson
- kiegészítő hidraulikus rendszer
Forgóelosztó a B-tengelyes forgóasztalon:
- Hidraulikus befogórendszer négy folyadékcsatlakozással Pneumatikus csomag négy folyadékcsatlakozással
Forgóelosztó az A-tengelyes forgóasztalon:
- Hidraulikus befogórendszer hat folyadékcsatlakozással
- Pneumatikus csomag hat folyadékcsatlakozással
Paletta és munkadarab befogása a forgóasztalon (B-tengely) Konfiguráció:
- nulla-pontos befogórendszer
- paletta(k) nélkül
Beállítófülke ajtaja:
- Automatikus nyitás/zárás az automatikus be- és kirakó rendszerekhez
- Automatikus nyitás/zárás kézi be- és kirakodáshoz
Főorsó-változatok:
- Motoros orsó HSK-A63, 35/47 Nm¹; 18 000 m·¹
SK 40 szerszámcsatlakozó:
- SK 40 motoros orsó, 160/223 Nm¹; 16 000 rpm
Megjegyzés: A nagyobb orsóátmérő miatt a felvevőtárcsás magazin esetében legfeljebb 50 magazinhely áll rendelkezésre!
HSK-A100 szerszámcsatlakozó:
- HSK-A100 motoros orsó, 262/340 Nm¹; 10 000 fordulat/perc
- HSK-A100 motoros orsó, 470/575 Nm¹; 9 000 fordulat/perc
GROB-5 orsódiagnosztika GSD:
- Heidenhain iTNC 530: A smarT.NC funkciók teljes skálája az iTNC 530-hoz, DXF-import
- A gép kinematikájának optimalizálása a KinematicOpt segítségével
- Ütközésfigyelés a DCM Collision segítségével
SIEMENS SINUMERIK 8400 si
A gép kinematikájának optimalizálása a 996-os ciklussal
Kiegészítők a gép kinematikájának méréséhez
5 tengelyes kinematikai készlet (Premium)
Kiegészítők
- Szerszámtisztító eszköz
- Szerszámkódolás
- Elektromechanikus szerszámhossz-mérőrendszer (GROB)
- Lézeres mérőrendszer szerszámfigyeléshez (BLUM)
- Előkészületek a tapintó használatához (M&H, Renishaw, Heidenhain)
Műszaki adatok
- Infravörös érzékelő vevővel:
- Infravörös érzékelő vevővel, M&H
- Infravörös érzékelő vevővel, Renishaw
- Infravörös érzékelő vevővel, Heidenhain
- Sűrített levegő ellátás az orsó közepén keresztül
- Külső sűrített levegő-ellátás
- Fokozatmentesen állítható, programozható nyomás (4–38 bar) belső hűtőfolyadék-ellátású (IKZ) szerszámokhoz
- Kapcsolható hűtőfolyadék-nyomás a külső hűtőfolyadék-fúvókákhoz
- Öblítőpisztoly
- Kifúvópisztoly
- Kézi vezérlőegység (SIEMENS HT8)
- HR 420 elektronikus kézkerék (HEIDENHAIN) HMO panel vezérlőegység (FANUC)
- Karima a központi munkaterület elszívásához A gép állapotát jelző lámpa
- Kibővített hűtőfolyadék-rendszer, 80 bar
- Csuklós szalagszállító
Munkaterület ajtó:
- Automatikus nyitás/zárás az automatikus be- és kirakó rendszerekhez
- Automatikus nyitás/zárás kézi be- és kirakodáshoz
Dinamikus csomag: HSK-A63 és SK 40:
- X-tengely: 90 m/min, akár 8 m/sec²
- Z-tengely: 80 m/min, legfeljebb 13 m/sec²
| Szállítási idő | azonnal |
| Ár | kérésre |
Érdeklődés
Videós tanácsadás
Manufacturer info
GROB – Nagy pontosságú megmunkáló központok a legszigorúbb követelményeknek is megfelelően
A GROB-WERKE GmbH & Co. KG a világ egyik vezető gyártója a CNC megmunkáló központok, gyártórendszerek és automatizálási megoldások területén. Különösen innovatív 5-tengelyes megmunkáló központjai kiváló hírnévnek örvendenek az autóiparban, a repülőgépiparban, az orvostechnika területén, a szerszám- és formagyártásban, valamint az általános gépgyártásban.
A gépek kivételes pontosságukkal, nagy dinamikájukkal és a vízszintesen beépített orsóval rendelkező egyedülálló kinematikájukkal nyűgöznek le. Ez biztosítja az optimális forgácselvezetést, miközben egyúttal növeli a folyamat megbízhatóságát.
A FISS-nél rendszeresen találhat kiváló minőségű, használt GROB megmunkáló központokat, valamint komplett gyártósorokat. Ezen felül világszerte vállaljuk gépeinek szakszerű szétszerelését, szállítását, újraszerelését és üzembe helyezését.
A GROB megmunkálóközpontok előnyei
A GROB gépek számos előnnyel rendelkeznek a hagyományos függőleges megmunkálóközpontokhoz képest:
- Teljes körű 5-tengelyes megmunkálás egyetlen beállítással
- Vízszintes orsóelrendezés az optimális forgácskivitel érdekében
- Magas hőstabilitás
- Rendkívül merev gépszerkezet
- A tengelyek kiváló dinamikai teljesítménye
- Kiváló felületi minőség
- Nagy szerszámtárak
- Magas folyamatbiztonság
- Hosszú élettartam
- Ideális automatizált gyártási folyamatokhoz
Ezek a tulajdonságok teszik a GROB gépeket különösen vonzóvá azok számára, akik magas követelményeket támasztanak a pontossággal és a termelékenységgel szemben.
A legfontosabb GROB modellek áttekintése
GROB G150
A G150 az univerzális gépsorozat legkisebb 5-tengelyes megmunkáló központja, amely kiválóan alkalmas nagy pontosságú kis alkatrészek megmunkálására.
Műszaki adatok
- X/Y/Z: 450 × 670 × 665 mm
- 5-tengelyes megmunkálás
- Forgási tartomány komplex alkatrészekhez
- Kompakt kialakítás
- Ideális az orvostechnika és a precíziós gépgyártás számára
Előnyök
- Rendkívül kis helyigény
- Nagy pontosság
- Gyors szerszámcsere
- Kiválóan alkalmas kis munkadarabok megmunkálására
GROB G350
A G350 a GROB egyik legnépszerűbb univerzális gépe világszerte.
Műszaki adatok
- X/Y/Z: 600 × 855 × 750 mm
- Munkaterület Ø 720 mm
- Rendkívül dinamikus lineáris tengelyek
- 5 tengelyes szimultán megmunkálás
- Alkalmazási területek
- Gépgyártás
- Szerszámgyártás
- Öntőformakészítés
- Repülőgépipar
- Orvostechnika
Előnyök
- Rendkívül nagy stabilitás
- Nagy rugalmasság
- Optimális forgácsképzés
- Kiváló felületi minőség
GROB G550
A G550 ideális nagyobb munkadarabok megmunkálásához, miközben a legmagasabb pontosságot biztosítja.
Műszaki adatok
- X/Y/Z: 800 × 1 020 × 970 mm/li>
- Munkaterület Ø 900 mm/li>
- 5 tengelyes megmunkálás/li>
- Nagy szerszámkapacitás
Előnyök
- Magas megmunkálási teljesítmény
- Nagy méretű munkadarabok egyetlen beállításban
- Magas folyamatbiztonság
- Ideális sorozatgyártáshoz és egyedi alkatrészek gyártásához
GROB G750
A G750-et nagy és nehéz alkatrészek megmunkálására tervezték.
Műszaki adatok
- X/Y/Z: 1 000 × 1 100 × 1 175 mm
- Munkaterület Ø 1 280 mm
- Rendkívül merev gépszerkezet
Előnyök
- Maximális termelékenység
- Magas forgácselhordási teljesítmény
- Ideális nehéz munkadarabokhoz
- Nagy pontosság a nagy méretű alkatrészek ellenére is
- GROB Access sorozat
G350a
A GROB technológia költséghatékony belépő szintű megoldása.
Műszaki adatok
- X/Y/Z: 600 × 770 × 805 mm
- Munkaterület Ø 720 mm
Előnyök
- Vonzó ár-érték arány
- Alacsony üzemeltetési költségek
- Bevált GROB technológia
G550a
Az Access sorozat nagyobb változata.
Műszaki adatok
- X/Y/Z: 800 × 950 × 1 020 mm
- Munkaterület Ø 900 mm
Előnyök
- Ideális közepes méretű munkadarabokhoz
- Költséghatékony belépő szintű megoldás
- Nagy rugalmasság
- GROB G-modulok sorozatgyártáshoz
Az univerzális gépek mellett a GROB moduláris megmunkáló központokat is kínál a magas fokú automatizáltságú gyártósorokhoz.
G300
- Mozgástartományok: 600 × 770 × 810 mm
- Kompakt megmunkáló modul
- Ideális sorozatgyártáshoz
G500
- Munkatartomány: 800 × 950 × 905 mm
- Magas dinamika
- Rugalmas gyártási megoldások
G700
- Munkatartomány: 1 250 × 920 × 1 160 mm
- Nagy munkadarabokhoz
- Magas termelékenység
Ezen felül számos kétorsós változat is rendelkezésre áll, mint például a G320, a G520 és a G720, amelyeket kifejezetten a termelékenység maximalizálása érdekében fejlesztettek ki.
- Autóipar
- Repülőgépipar
- Szerszám- és formagyártás
- Orvostechnika
- Gépipar
- Precíziós gépgyártás
- Energetika
- Elektromos mobilitás
- Használt GROB gépek vásárlása
- Ellenőrzött használt gépek értékesítése
- Gépek értékbecslése
- Teljes gyártósorok szétszerelése
- Szakmai gépbontás
- Nehéz szállítás világszerte
- Vámkezelés és export
- Új helyszínen történő újbóli felállítás
- Mechanikus és elektromos szerelés
- Geometriai ellenőrzés
- Üzembe helyezés
- Gyártási támogatás
- Sokéves tapasztalat a nemzetközi gépkereskedelemben
- Kiváló minőségű CNC megmunkáló központok szakértője
- Globális projektmenedzsment
- Saját projektmenedzsment
- Szakmai szétszerelés és újraszerelés
- Szállításszervezés, beleértve a nehéz rakományok logisztikáját is
- Használt gépek gyors rendelkezésre állása
- Személyre szabott tanácsadás és műszaki támogatás
- Használt GROB gépet keres?
A GROB gépek tipikus alkalmazási területei
A GROB megmunkáló központokat világszerte alkalmazzák a következő iparágakban:
Használt GROB gépek a FISS-től
A kiváló minőségű használt gépek szakértőjeként a FISS világszerte támogatja a vállalatokat a GROB megmunkáló központok adás-vételében.
Szolgáltatásaink közé tartozik:
Hosszú évekre visszanyúló tapasztalatunknak köszönhetően a gépek áthelyezését teljes körűen, egy kézből végezzük – az első helyszíni felméréstől a gyártósor kulcsrakész átadásáig.
Miért a FISS?
Világszerte számos vállalat bízik a FISS-ben, ha kiváló minőségű használt gépekről és komplex gépi áthelyezésekről van szó.
Az Ön előnyei:
Legyen szó G150, G350, G550, G750 gépről vagy komplett gyártósorokról – a FISS segít kiválasztani a megfelelő használt gépet.
Vegye fel a kapcsolatot csapatunkkal kötelezettség nélküli árajánlatért, vagy ha GROB gépet szeretne eladni.
