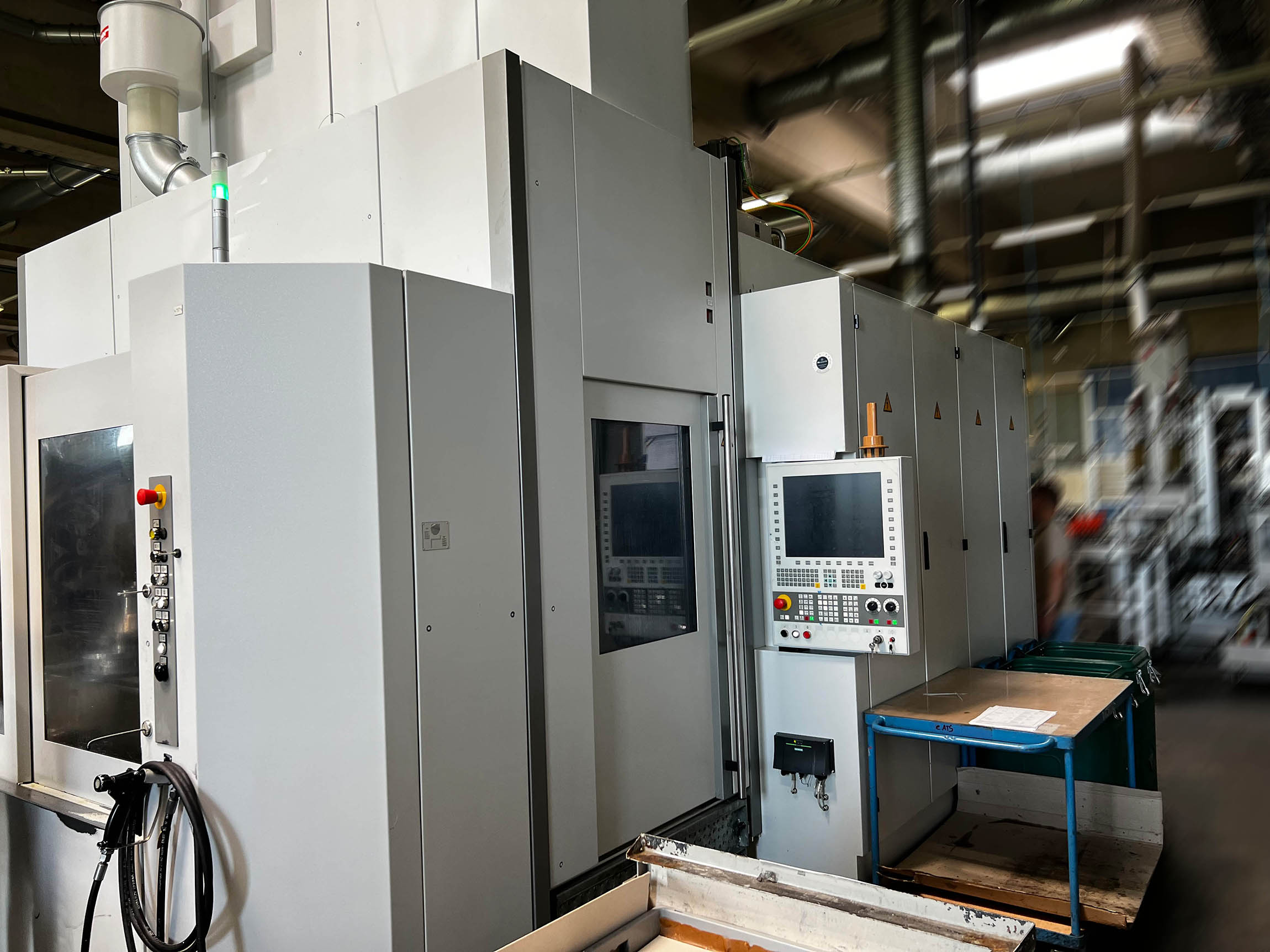

SW BA 622 BA2403 típusú kétorsós megmunkáló központ, használt
Részletek
| Megmunkáló központ | Vízszintes |
| Gyártó | SW |
| Modell | BA 622 |
| Gyártási év | 2018 |

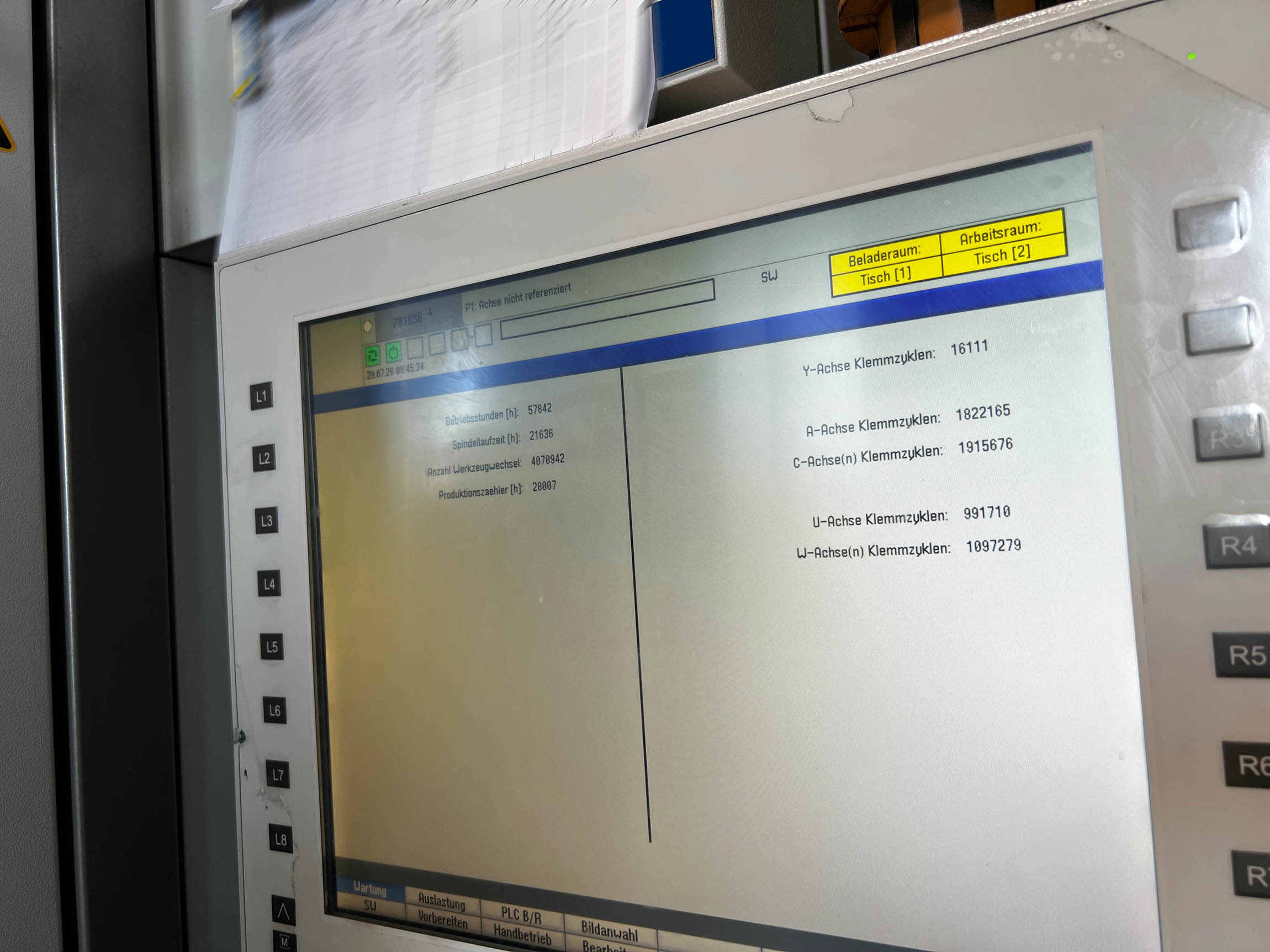

| Üzemórák | 57 842 óra |
| orsó üzemórák | 21 636 óra |
Műszaki adatok
- Vezérlőrendszer: Siemens 840 D SL
- 2 független Z-tengelyes kivitel
HSK 100 orsó 375 Nm-rel (2x)
- Mozgástartomány (munkaterület): X: 600 mm, Y: 600 mm, Z: 500 mm
- Szerszámtár: 96 (2x48)
- Motoros orsó! Váltakozó áramú aszinkron technológiával
- csillag-háromszög kapcsolással
- Fordulatszám-tartomány 1 • 10 000 fordulat/perc
- Teljesítmény (25%-os kihasználtság mellett) 30 kW/730 fordulat/perc
- Nyomaték (25% terhelési ciklus) 375 Nm
- Névleges teljesítmény 20 kW/730 fordulat/perc
- Névleges nyomaték 266 Nm
- Indulási idő: 1,70 s (n = 0–10 000 fordulat/perc)
- Fázisváltás csillag – 3000 fordulat/perc – háromszög
- Orsócsapágy átmérője 100 mm
- Első csapágyelrendezés: 4-szeres T-0-T
- Orsó kenése: 01-mlnmal kenés
- Szerszámcsatlakozó: üreges tengely OIN69893-HSK-A100
- Szerszámrögzítés: mechanikus működtetésű
- Szorítóerő > 46 kN
- Közegátvitel, radiális, tisztító levegő, tálca-rendszer vezérlés
- Központi közegátvitel, hűtő-kenőanyag: emulzió, olaj < 80 bar
- Központi közegellátás, MMKS: aeroszol < 5 bar
Torziós kompenzáció
Hidraulikus kompenzációs modul a 4. tengelyhez. Torzióérzékeny eszközökhöz és excentrikus terhelésekhez használható. Kompenzációs nyomaték (beállítható) < 450 Nm Nyomatékonstans 1,8 Nm/bar.
5. tengely, kétszeres közvetlen hajtás
A következő elemekből áll:
- 2 közvetlen meghajtású NC-asztal
2x 0 340 mm (C1/C2 vagy W1/IN2 tengely), közös keresztgerendába szerelve
- Közvetlen, abszolút szögmérés
- Max. befogó méretek: 2x 0 600 x 225 mm (400 mm)
- A befogóelemek maximális tömege: 2x 120 kg
- Csúcsnyomaték: 490 Nm
- Névleges nyomaték: 350 Nm
- Maximális fordulatszám: 50 fordulat/perc
- Pozíciótűrés terhelés nélkül Tp" 1 r:r
- Tangenciális nyomaték: 2000 Nm Mechanikusan rögzített, hidraulikusan oldható
- Súlynyomaték: 150 Nm
Forgóelosztó
- Az 1. és 2. munkaterülethez (A, lJ tengely)
- Szabályozatlan - Szivárgásbiztos
- Névleges méret: NG 5
- Elosztó pálya: 10
- Maximális hidraulikai üzemi nyomás: 250 bar
- A pneumatikus rendszer maximális üzemi nyomása: 8 bar (csatlakozási elrendezés a szabványos elrendezési terv szerint)

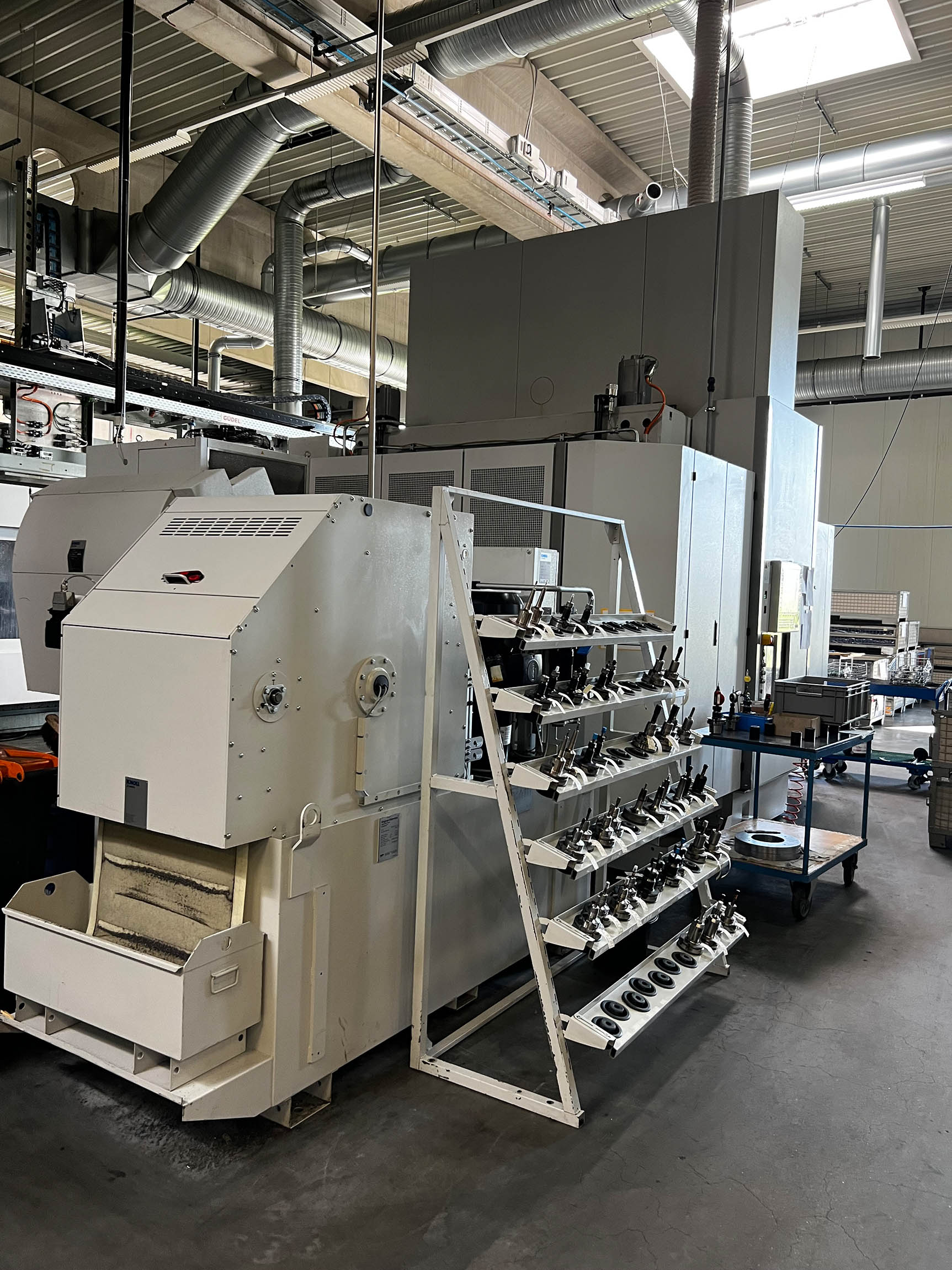

Kaparós szállítószalag (kétrészes)
(rövid, törött forgács, tűszerű forgács, öntvényforgács, öntvénykopás, csomómentes, szálmentes)
- < 100 mm-es forgácsokhoz alkalmas
- Szállítószalag szélessége: 1000 mm
- Kiadási magasság: 1100 mm
- Szennyvízszűrő, réses szita, w = 0,35 mm
- Szennyvízszivattyú: 400 l/min, 1,5 bar
- Szénpor-tartalom kb. 0,3 m

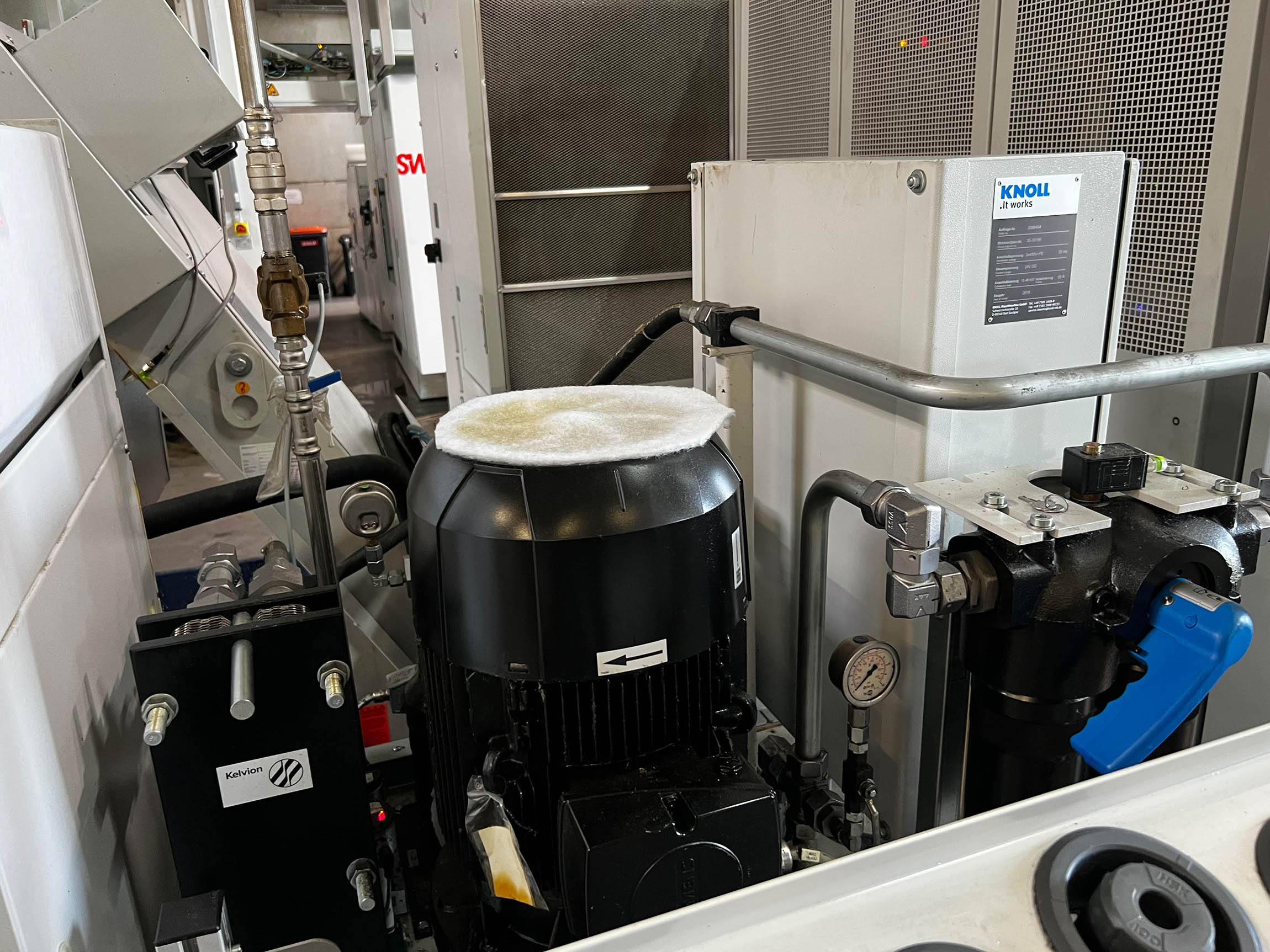

Hűtőközeg szűrése kompakt szalagszűrővel
Teljes áramlású tisztítás Kiváló, kompakt papírszalagos szűrő hűtőfolyadék-emulzióhoz
- Névleges áramlási sebesség: 400 Vmln
- Névleges szűrőfinomság: 25 μm
- tartály térfogata 1,2 m
- Alacsony nyomású szivattyú: 200 Vmin 3 bar nyomáson
- Magasnyomású szivattyú, max. 75% EO, 40 Vmln 40 bar nyomáson
- Hőcserélő a szénpor hűtéséhez a gép központi hűtőrendszerén keresztül
Pneumatikus vezérlés, alapmodul
- Pneumatikus vezérlőrendszer reklámtartókhoz vagy rögzítőelemekhez
- Áramlásmérés - Beépített lefúvási funkció
- 2-2 érzékelő az 1. és a 2. táblához
- A kiválasztásnak megfelelően az 1. vagy 2. táblához tartozó 2 profilvezérlő egyidejű mérése a betöltő oldalon - Észlelhető rés >/= 0,05 mm, a készülék kialakításának megfelelően
- Kényelmes diagnosztika és beállítás SW-HMI segítségével
- A meghatározott értékek automatikusan aktiválódnak a készülék kiválasztásakor
Szerszámtörés-érzékelés, induktív

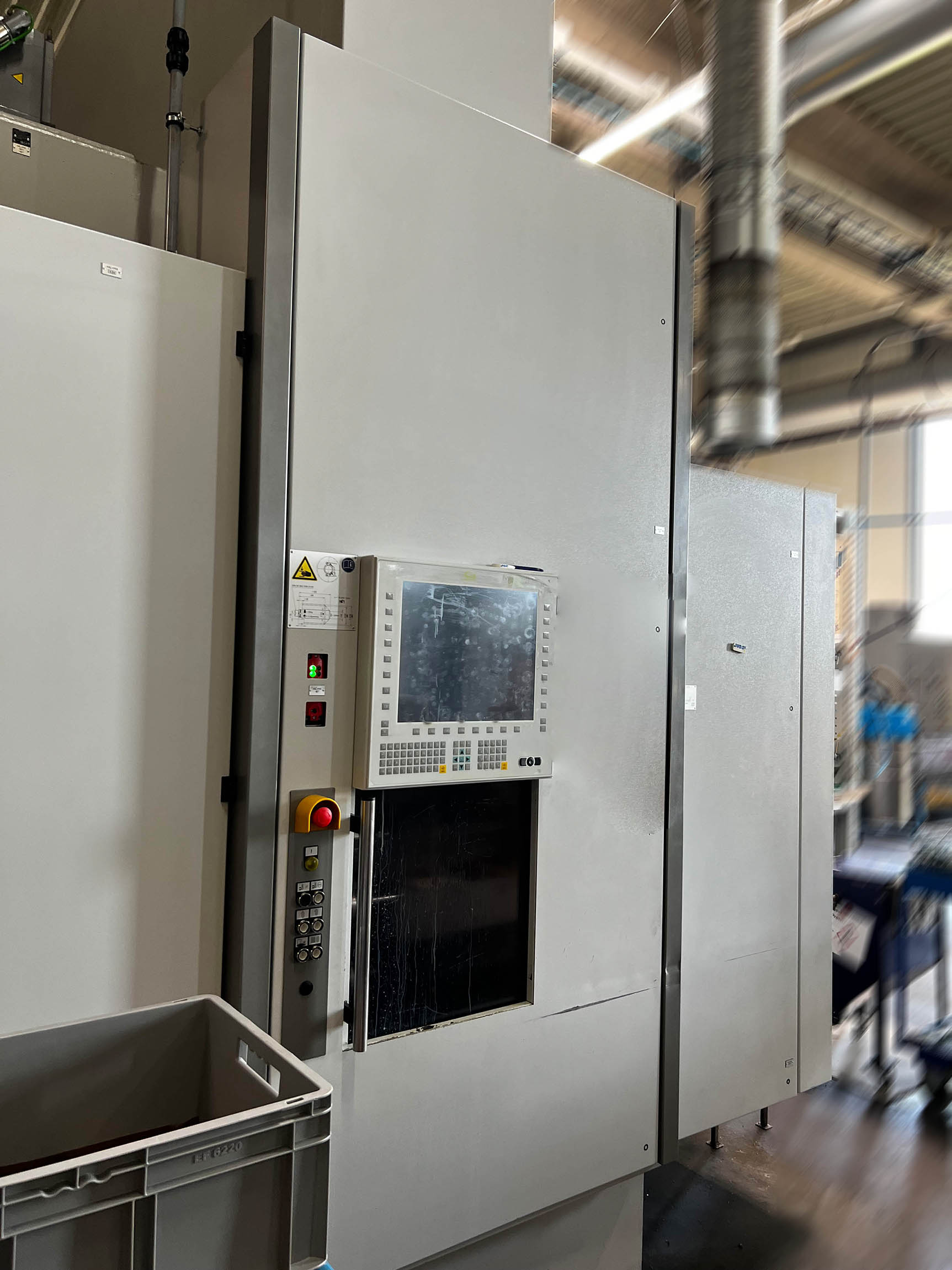

Kiegészítő vezérlőpanel, 19 hüvelykes
Szerszámkódolás: Balluff chipkódolással a szerszámtartóban.
PROFIBUS az automatizáláshoz
| Szállítási idő | azonnal |
| Ár | kérésre |
