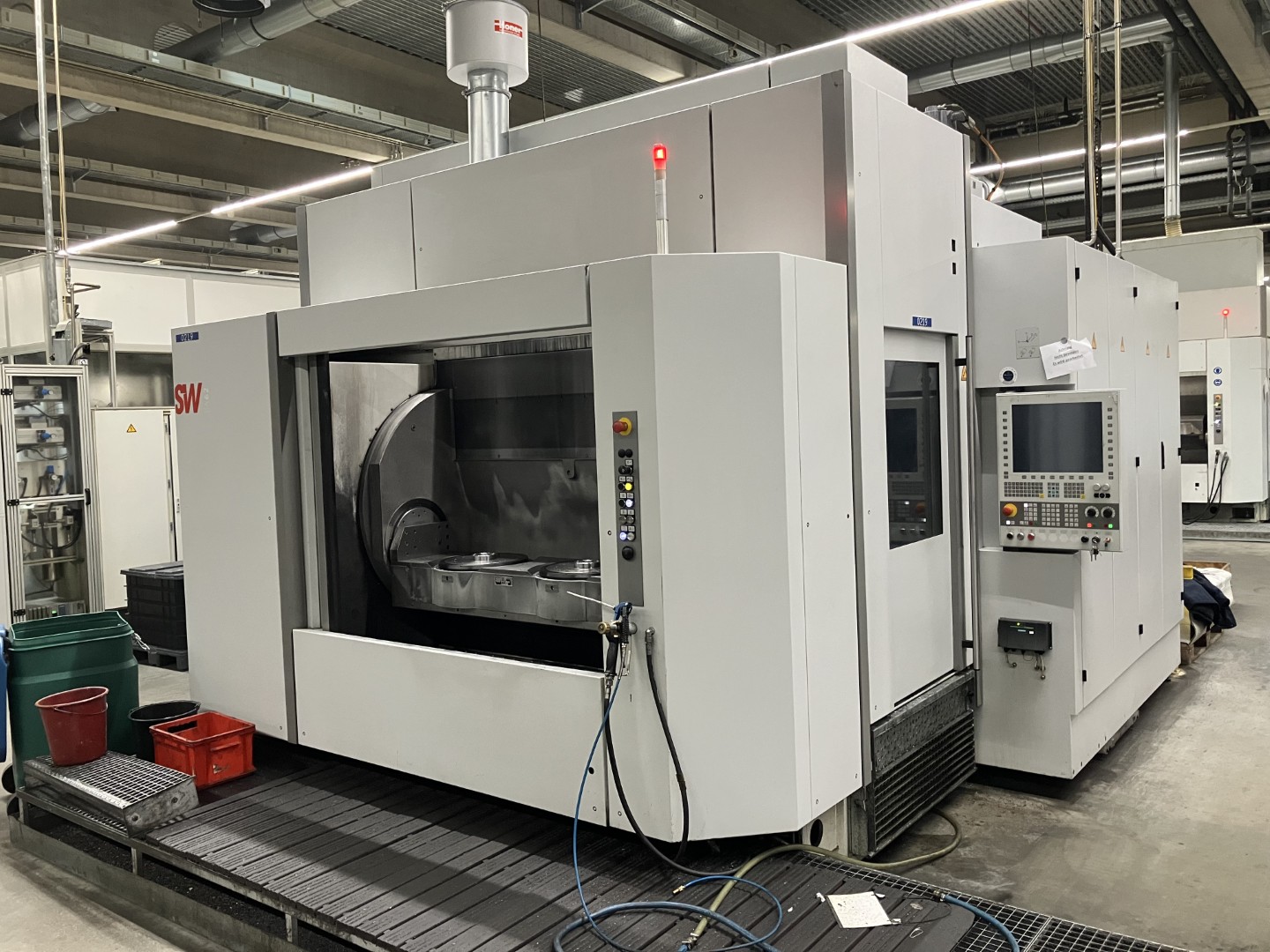

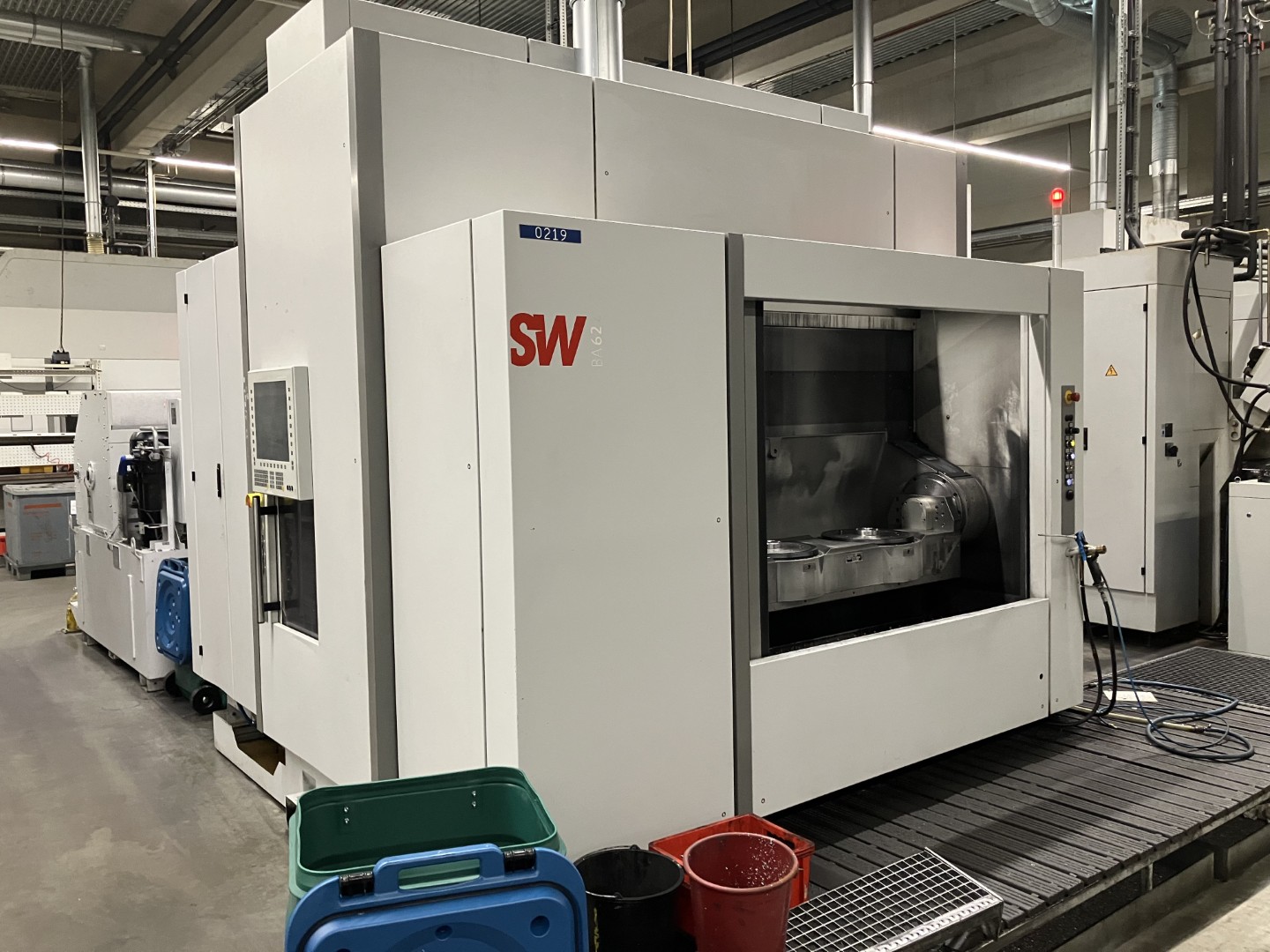

SW BA622 kétspindulás megmunkálóközpont BA2353, használt
Részletek
| Megmunkáló központ | Vízszintes |
| Gyártó | SW |
| Modell | BA 622 |
| Gyártás éve | 2018 |
| munkaidő | 38153h |
Műszaki adatok
- Vezérlőrendszer: Siemens 840 D SL
- 2 független Z-tengellyel rendelkező változat
HSK 100-as orsó 375 Nm (2x)
- Motoros orsó! Aszinkron váltakozó áramú technológiában
- csillag-delta kapcsolással
- Sebességtartomány 1 - 10 000 fordulat/perc
- Teljesítmény (25%-os üzemidő) 30 kW/730 rpm
- Nyomaték (25%-os üzemi ciklus) 375 Nm
- Névleges teljesítmény 20 kW/730 fordulat/perc
- Névleges forgatónyomaték 266 Nm
- Indítási idő, 1,70 s (n = 0-10 000 fordulat/perc)
- Távkapcsolás csillag - 3000 fordulat/perc - delta
- Orsócsapágy átmérője 100 mm
- Elülső csapágyazás 4-szeres T-0-T
- Orsó kenése 01-mlnmal kenés
- Szerszámcsatlakozó üreges tengely OIN69893-HSK-A100
- Szerszámrögzítő mechanikusan működtetett
- Szorítóerő > 46 kN
- Közegátvitel, radiális, tisztítólevegő, serpenyőrendszer vezérlése
- Közegátvitel, központi, hűtés kenőanyag: emulzió, olaj < 80 bar
- Médiaátvitel, központi, MMKS: aeroszol < 5 bar
Torziós kompenzáció
Hidraulikus kompenzációs modul a 4. tengelyhez. Torzióra érzékeny eszközökhöz és középponton kívüli terhelésekhez használatos. Kompenzációs nyomaték (állítható) < 450 Nm Nyomatékállandó 1,8 Nm/bar.

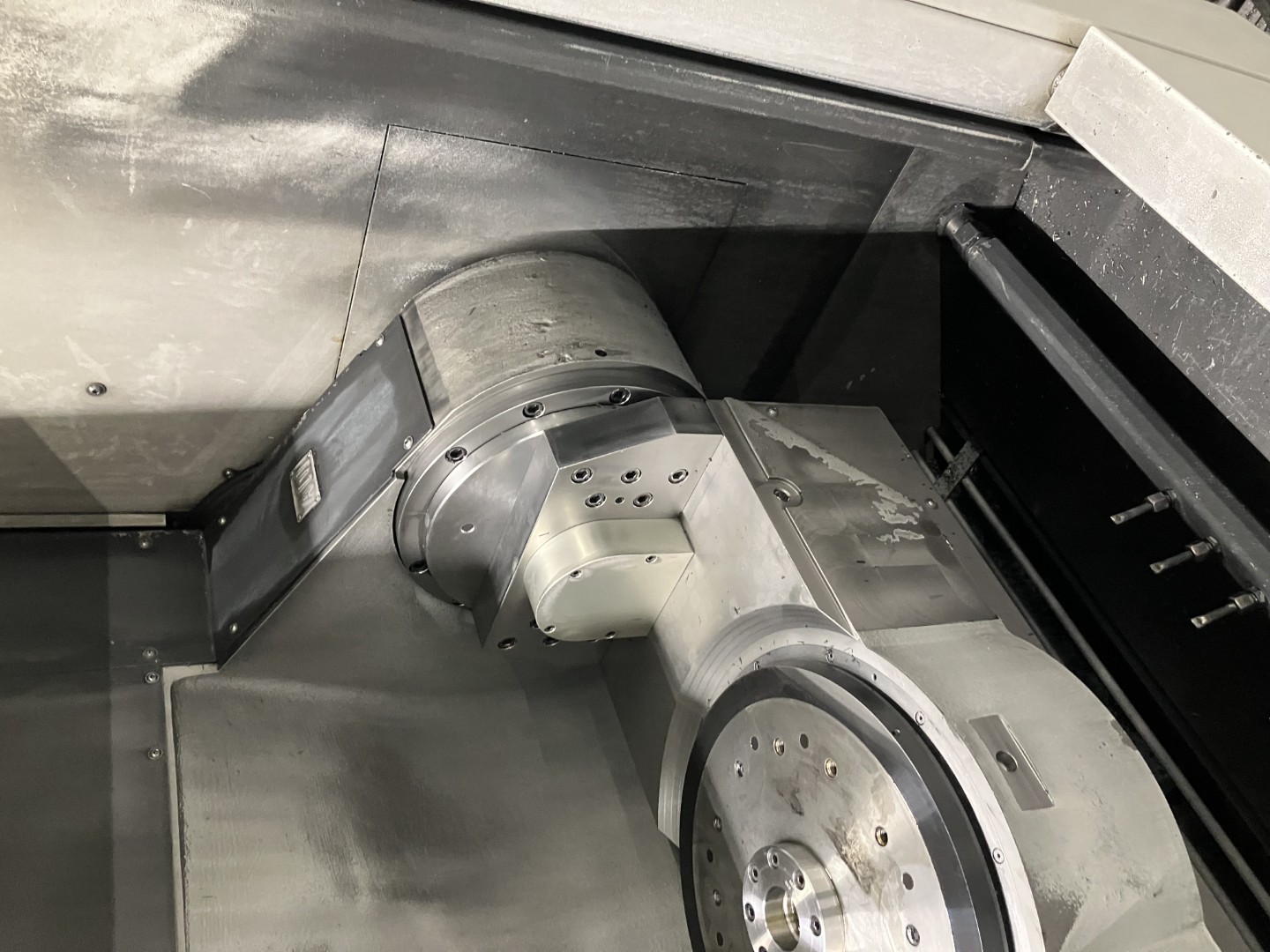

5. tengely, 2-szeres közvetlen meghajtás
A következőkből áll:

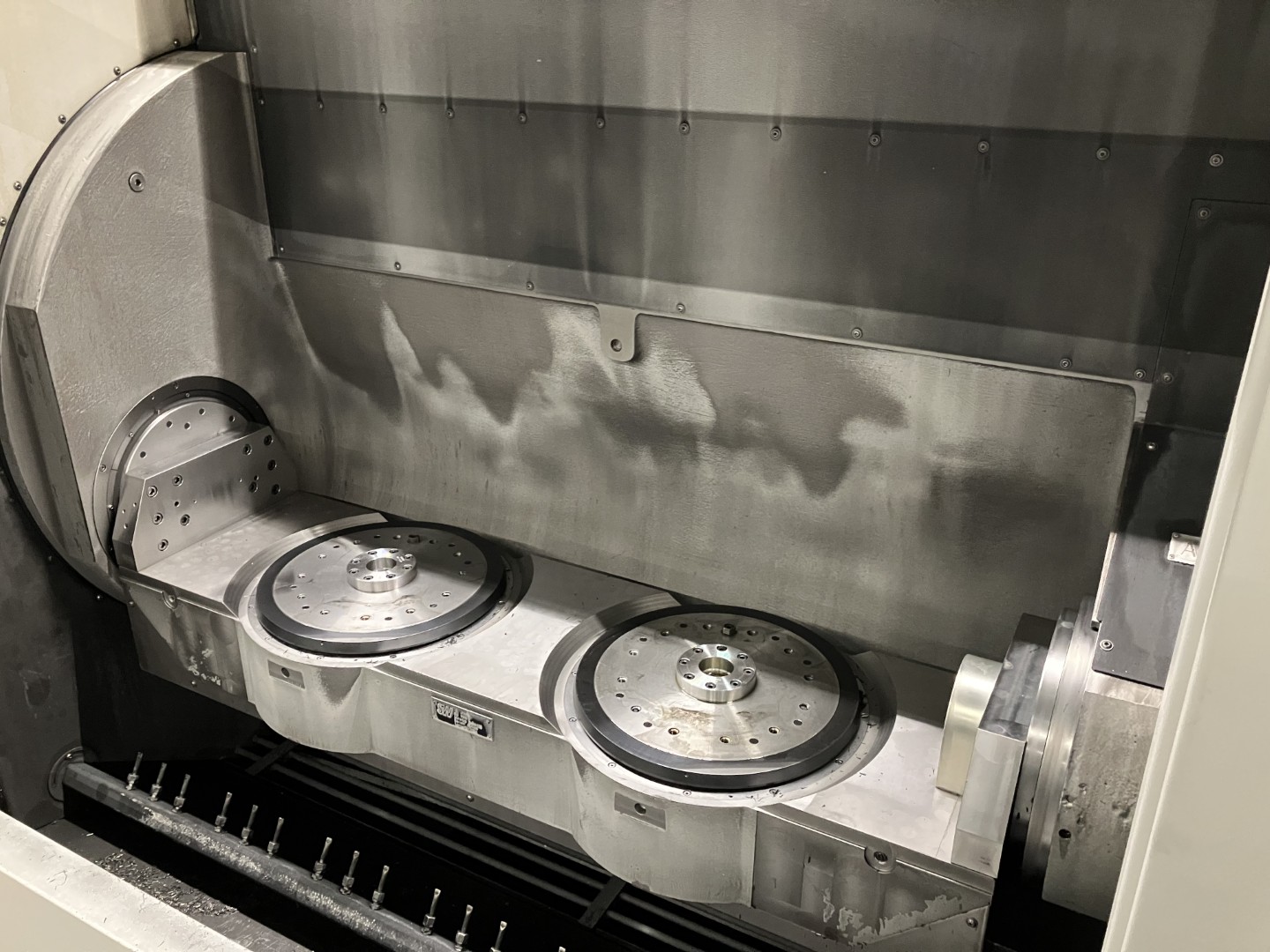

- 2 közvetlen meghajtású NC-asztal
2x 0 340 mm (C1/C2 vagy W1/IN2 tengely) közös traverzbe szerelve
- Közvetlen, abszolút szögmérés
- Maximális rögzítési méretek 2x 0 600 x 225 mm (400 mm)
- A készülék maximális súlya 2x 120 kg
- Csúcsnyomaték 490 Nm
- Névleges nyomaték 350 Nm
- Max. fordulatszám 50 rpm
- Pozíciótűrés terhelés nélkül Tp" 1 r:r
- Tangenciális nyomaték 2000 Nm Mechanikusan rögzítve, hidraulikusan oldva
- Súlynyomaték 150 Nm
Forgóelosztó
- Az 1. és 2. munkaterületre (A, lJ tengely)
- Ellenőrizetlen - szivárgó olajjal tömített
- Névleges méret NG 5
- Elosztói pálya 10
- Maximális üzemi nyomás hidraulika 250 bar
- Max. üzemi nyomás pneumatika 8 bar (Csatlakozáskiosztás a szabványos kiosztási terv szerint)

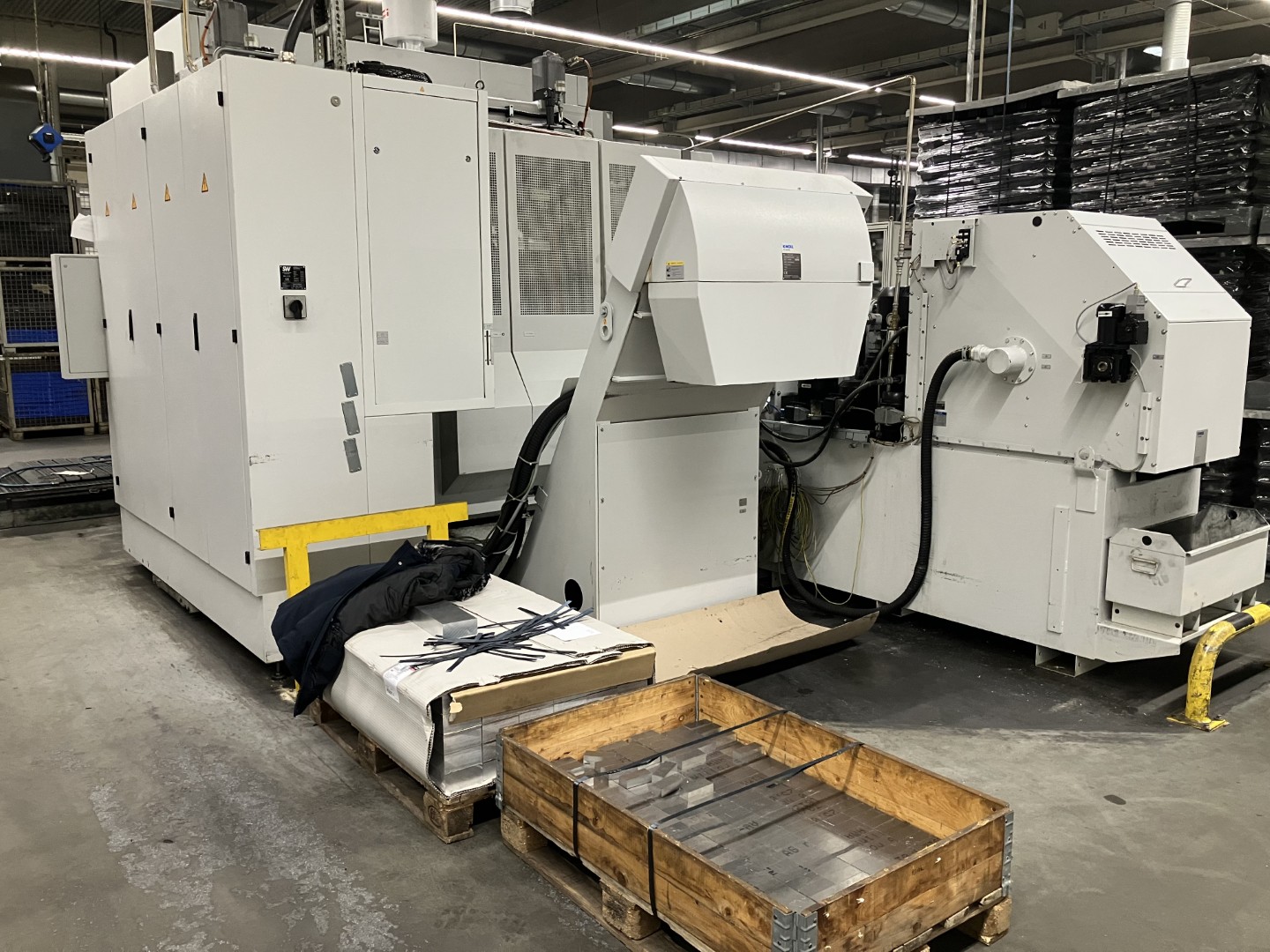

Kaparó szállítószalag (kétrészes)
(rövid, törött forgács, tűs forgács, öntvényforgács, öntvénykopás, csomómentes, szőnyegmentes)
- Alkalmas < 100 mm-es forgácsokhoz
-Szállítószalag szélessége 1000 mm-
Kiürítési magasság 1100 mm
- Szennyvízszűrő, résszűrő w= 0,35 mm
- Szennyvízszivattyú 400 l/min/ 1,5 bar
- Szénpor-tartalom kb. 0,3 m

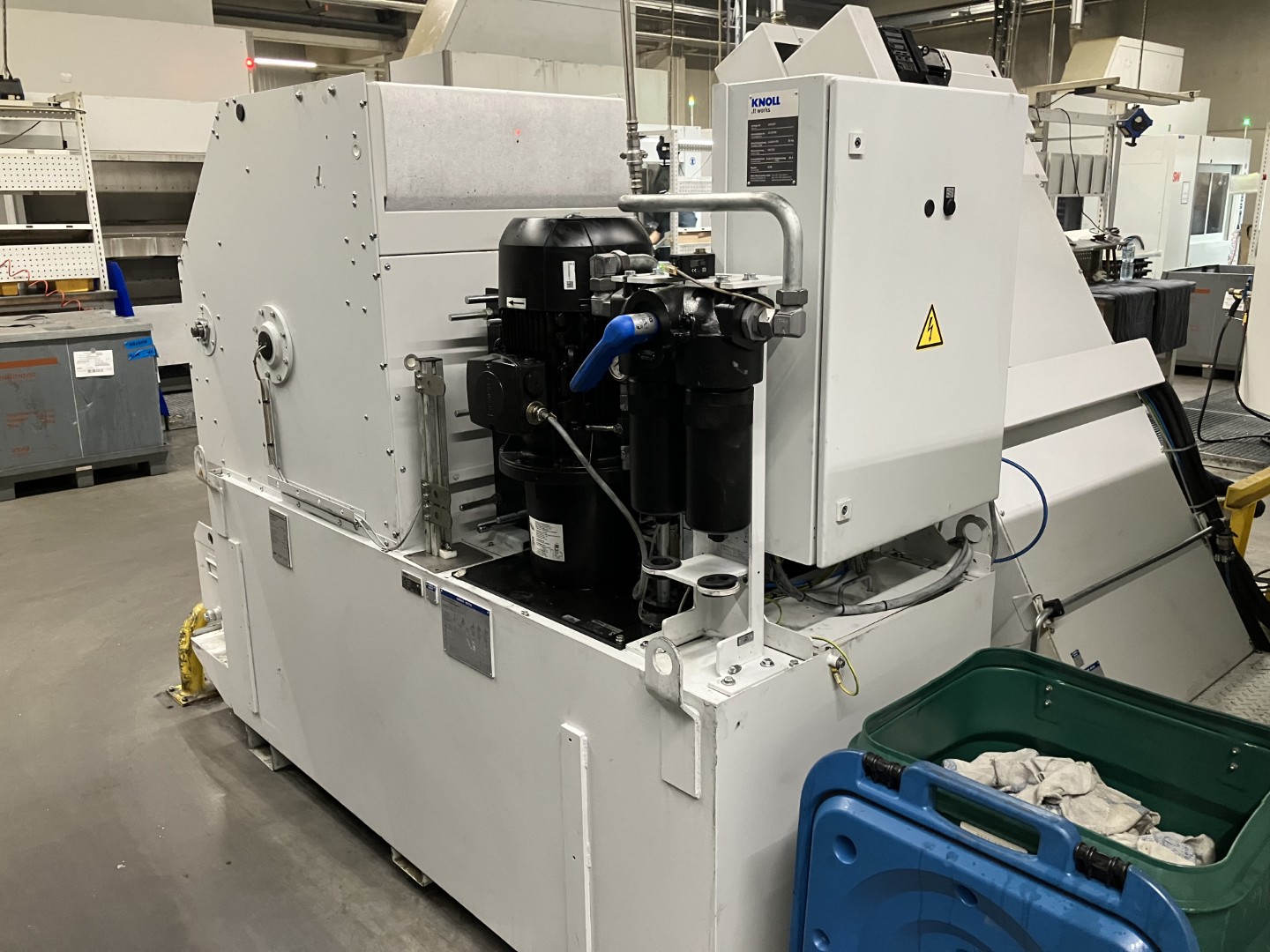

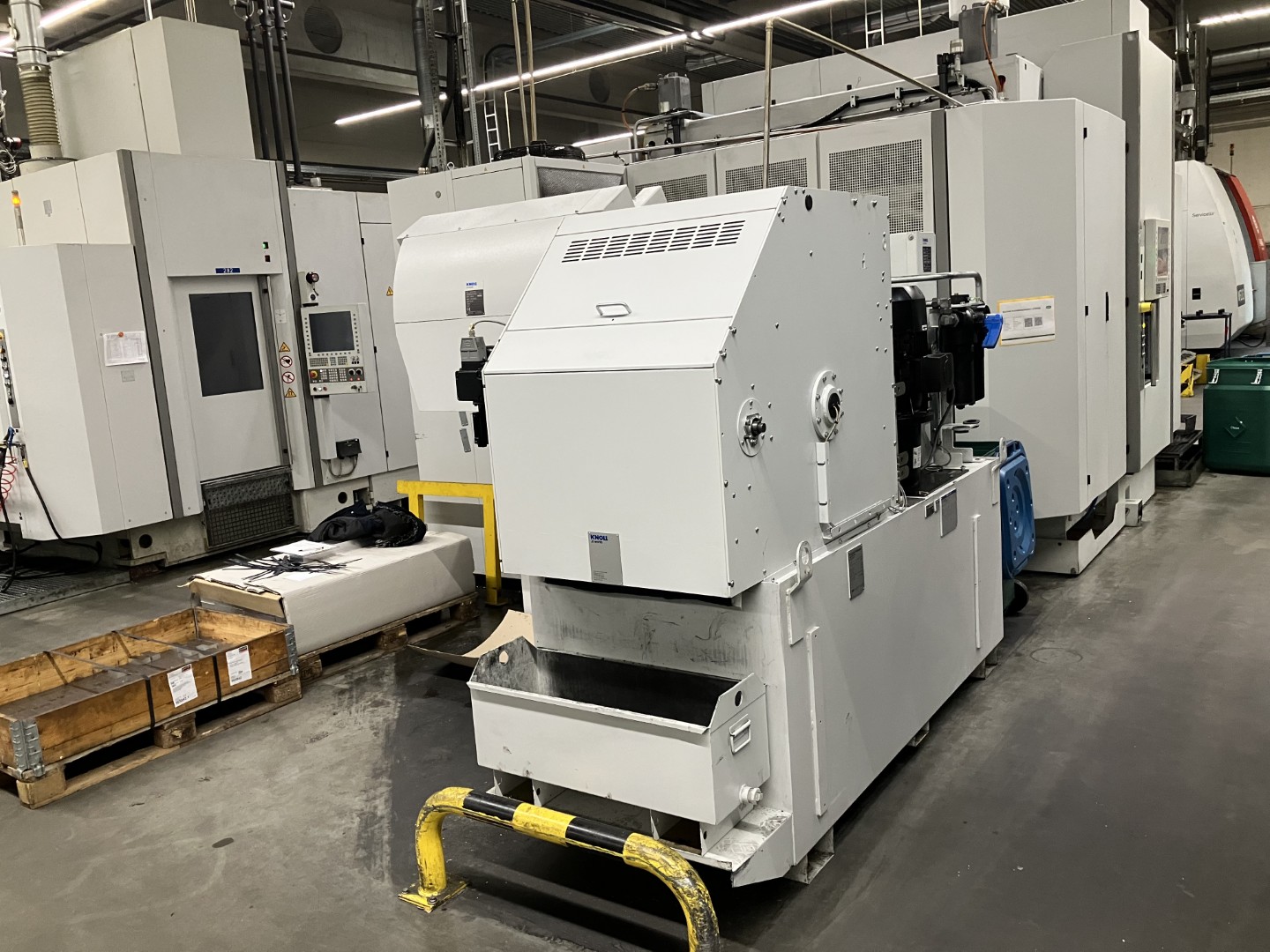

Hűtőanyag-szűrés kompakt szalagszűrőn keresztül
Teljes áramlású tisztítás Felső kompakt papírszalagszűrő hűtőközeg-emulzióhoz
- Névleges áramlási sebesség 400 Vmln
- Névleges szűrési pontosság 25μm
- tartály térfogata 1,2 m
- Alacsony nyomású szivattyú 200 Vmin 3 bar nyomáson
- Nagynyomású szivattyú, max. 75% EO 40 Vmln 40 bar nyomáson
- Hőcserélő a szénpor hűtésére a gép központi hűtőrendszerén keresztül
Pneumatikus vezérlés, alapmodul
- Pneumatikus vezérlőrendszer a reklámkészlet-tartókhoz vagy a szorítóelemekhez
- Áramlásmérés - Integrált lefúvási funkció
- Egyenként 2 szonda az 1. és 2. táblázathoz
- Egyidejű mérés a rakodási oldalon 2 profilvezérlés az 1. vagy 2. asztalhoz, a választásnak megfelelően - Érzékelhető hézag >/= 0,05 mm, a készülék kialakításának megfelelően
- Kényelmes diagnosztika és beállítás az SW-HMI-n keresztül
- A meghatározott értékek automatikusan aktiválódnak a készülék kiválasztásával
Szerszámtörés-érzékelés, induktív

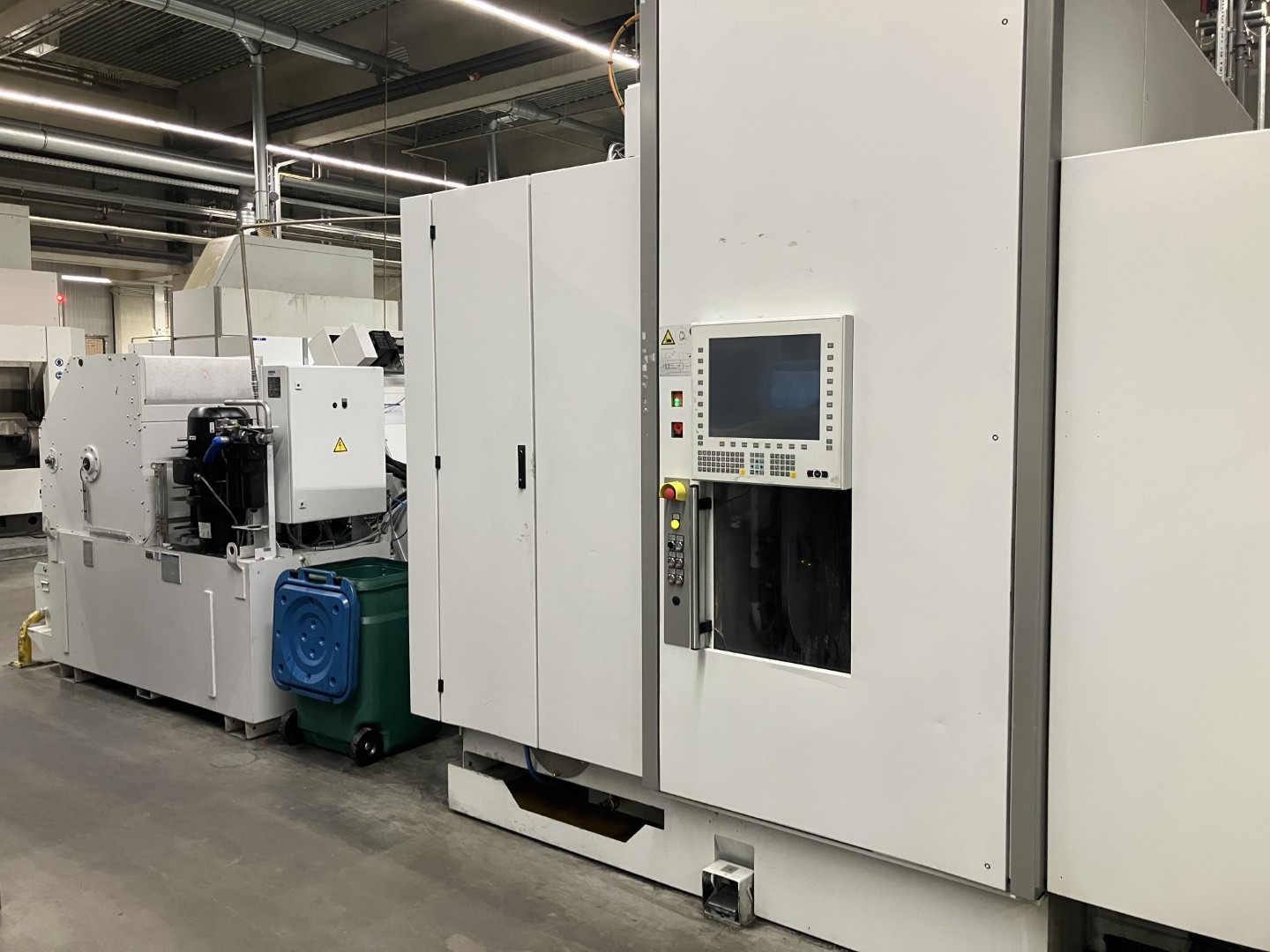

Kiegészítő kezelőpanel, 19 hüvelyk
Szerszámkódolás Balluff forgácskódolással a szerszámtartóban.
PROFIBUS az automatizáláshoz
| Szállítási idő | azonnal |
| Ár | kérésre |
